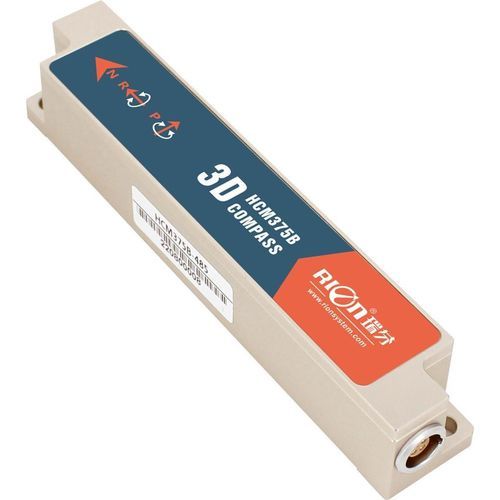

デジタル磁気コンパス HCM370B

電子式3Dオフセット傾斜

製品説明
HCM370B / HCM375B-N は、方位精度0.5°、分解能0.1°を実現するコンパクトな高精度3D電子コンパスです。三軸磁気センサと三軸加速度計を統合し、広い角度範囲で傾斜補正を行います。ハード/ソフトアイアン補正アルゴリズムを採用し、磁気干渉下でも高い測定精度を維持します。PCBA形態またはIP67相当の筐体品として提供され、組込み用途や現場計測、ナビゲーション用途に適します。低消費電力かつ小型で、産業用途に向いた堅牢性を備えています。

適用分野

• 建設機械のレベリング
• 高所プラットフォームの安全監視
• シールド推進による管内挿入ガイド
• 医療機器の角度制御
• 地下掘削機の姿勢ナビゲーション
• 傾斜に基づく方位測定
• 地質機器の傾斜監視
• 鉱山機械や石油掘削装置
• 機器の水平制御
• アライメント制御および曲げ制御

主な仕様（抜粋）

• モデル: HCM370B / HCM375B-N
• 方位精度: 0.5°
• 方位分解能: 0.1°
• ピッチ精度（測定範囲）: 0.1° <15°；0.1° <30°；0.1° <60°；0.2° <85°
• ピッチ範囲: ±85°
• ロール精度（測定範囲）: 0.1° <15°；0.1° <30°；0.1° <60°；0.2° <180°
• ロール範囲: ±180°
• 傾斜分解能: 0.1°
• キャリブレーション: ハードマグネットキャリブレーション、ソフトマグネットキャリブレーション
• 磁気干渉補正法: 水平360°回転、垂直回転（オプション）
• PCBAサイズ: L76 × W16.5 × H9.3 mm
• PCBA重量: ≤ 10 g（ケーブル除く）
• PCBAケーブル: 30 cm 終端ケーブル
• 筐体サイズ: L111.5 × W19.5 × H19.5 mm
• 筐体重量: ≤ 85 g（ケーブル除く）
• 筐体コネクタケーブル: 標準 1 m 5ピン空中コネクタケーブル
• 出力インターフェース: RS232 / RS485 / TTL（オプション）
• インターフェース: 起動遅延 <50 ms；最大出力レート 20 Hz；通信速度 2400–115200 ボー (初期 9600)；出力形式: バイナリ高性能プロトコル
• 電源: DC +5V（標準）
• 電流（最大）: 15 mA；典型: 12 mA；スリープ: 3 mA
• 動作温度: -40℃ ～ +85℃；保存温度: -40℃ ～ +85℃
• 耐衝撃性能: 100 g
• 防護等級: IP67
• EMC: EN61000 および BT17626 準拠
• MTBF: ≥ 98,000 時間
• 絶縁抵抗: ≥ 100 MΩ
• 耐衝撃: 100 g @ 11 ms（軸方向、半正弦波）
• 振動: 10 grms ~ 1000 Hz

寸法

• 筐体寸法: L110 × W19.5 × H19.5 mm
• 取り付け寸法: L102 × 11.5 × 4 mm
• 取付けねじ: 2 × M4

特長 / 技術仕様

• 方位精度0.5°、分解能0.1°の高精度3Dデジタルコンパス
• 3軸加速度計による傾斜補正；ピッチ ±85°、ロール ±180°
• ハード/ソフト磁気校正対応；垂直回転による校正はオプション
• 組込み用のコンパクトPCBAとIP67筐体の選択肢
• 複数の出力インターフェース：RS232 / RS485 / TTL；バイナリ高性能プロトコル；最大20 Hz出力
• 低消費電力：典型12 mA、最大15 mA、スリープ3 mA；標準電源 DC +5V
• 広い動作温度範囲と産業用途に耐える衝撃/振動特性
