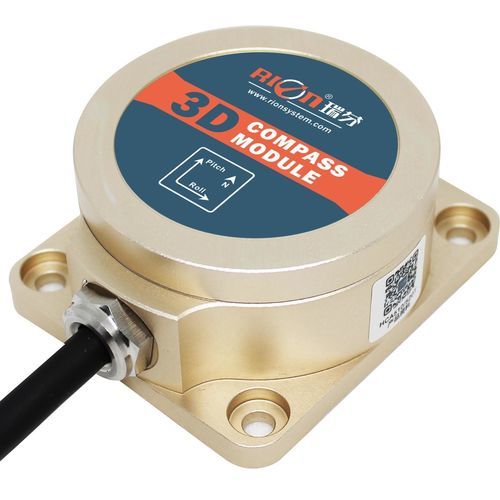

デジタル磁気コンパス HCM380B

電子式3Dオフセット傾斜

製品概要
HCM380B / HCM385B-MPは、三軸磁気センサ（磁力計）と三軸加速度計を統合したコスト効率の高い3D電子コンパスです。24点磁気キャリブレーション方式と、高精度加速度計による傾斜補正を採用し、ロール±180°範囲で高精度の方位情報を提供します。シールされたハウジング版またはPCBAモジュールとして提供され、高解像度・安定出力・小型・低消費電力が特徴です。

主な特長 / クイックスペック

• 測定範囲：ロール ±180°、ピッチ ±85°、方位 0–360°
• 方位（ヘディング）精度：0.5°
• ヘディング分解能：0.1°
• 出力インターフェース：RS232、RS485、TTL（ダイレクトリードケーブル）
• 電源：DC +5V
• 動作温度：-40℃〜+85℃
• ハードウェア＆ソフトウェアによる磁気および傾斜補正
• 筐体寸法：L57 × W49 × H25.5 mm；PCBA寸法：L27 × W33 × H9.5 mm

適用分野

• 鉱山機械、油井掘削機器
• 機器のレベル制御
• 整列制御、曲げ制御
• 工事車両の水平出し
• 高所プラットフォームの安全保護
• シールド管推進（shield pipe jacking）
• 医療機器の角度制御
• 地下掘削機の姿勢ナビゲーション
• 傾斜に基づく方位測定
• 地質機器の傾斜監視

寸法・機械

• 筐体サイズ：L57 × W49 × H25.5 mm
• 取付けサイズ：L45 × W39 × H5 mm
• 取り付け：M4ネジ ×4
• 重量：130 g（ケーブル含まず）

技術仕様

• 型式：HCM380B / HCM385B
• ヘディング — 最高ヘディング精度：0.5°
• ヘディング分解能：0.1°
• 傾斜 — ピッチ精度：0.1° for <15° / 0.1° for <30° / 0.1° for <60° / 0.2° for <85°（測定範囲）
• ピッチ範囲：±85°
• ロール精度：0.1° for <15° / 0.1° for <30° / 0.1° for <60° / 0.2° for <180°（測定範囲）
• ロール範囲：±180°
• 傾斜分解能：0.1°
• キャリブレーション：ハード磁気キャリブレーション — 利用可；ソフト磁気キャリブレーション — 利用可
• 磁場干渉キャリブレーション方式：24点キャリブレーション
• 物理寸法：L57 × W49 × H25.5 mm
• 重量：130 g（ケーブル含まず）
• インターフェース：RS232 / RS485 / TTL（ダイレクトリードケーブル）
• インターフェース特性：起動遅延 <50 ms；最大出力レート 20 Hz/s；通信速度 2400–115200 baud；出力形式：Binary High Performance Protocol
• 電源：電源電圧 DC +5V；電流（最大）30 mA；典型電流 26 mA；スリープモード：TBD
• 環境：動作温度 -40℃〜+85℃；保存温度 -40℃〜+85℃
• 耐衝撃性能：100 g
• 保護等級：IP67
• 電磁適合性：EN61000 および GBT17626 準拠
• MTBF：≥ 98,000 時間
• 絶縁抵抗：≥ 100 MΩ
• インパクト：100 g @ 11 ms、軸方向（半正弦）
• 振動：10 grms、10–1000 Hz
