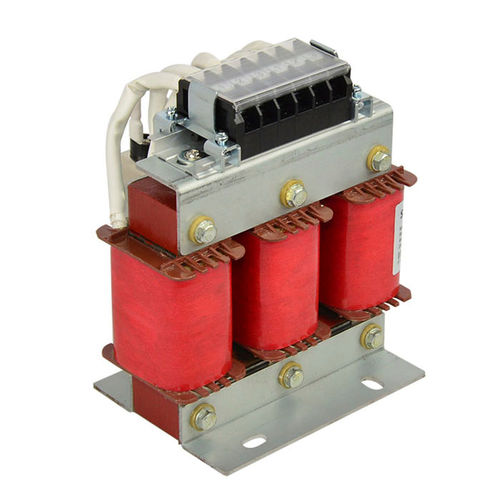

低域フィルタ回路 SKS-DVT-0013-4A/05

パッシブdu/dtエンジン用

Dv/dtフィルタ説明 SIKES DV/DTフィルタは、可変速度駆動出力電圧のdU/dt値を下げすることによってモータの絶縁ストレスを低下させます。 モデルに応じて最大 100 ～ 300mのケーブル長で利用できます。 さらに、このユニットは最大 200kHzのスイッチング周波数を想定しています。 フィルタは、より小さなスイッチング周波数で発熱を低減します。 モータは、可変速駆動を使用してアプリケーションを改造するためのものではありません。 Du/Dtフィルタは、正弦波フィルタの経済的な代替品です。 機能 と応用： Dv/dtフィルタは、お客様をサポートすることができます。 1. インバータサーボモータ端のdt/dv電圧を効率的に減少させます。 2. トランスミッションケーブルとサーボモータコイルの早期老化と故障を防ぎます。 3. サーボモータの耐用年数を延長します。 と動作期間とサーボの信頼性の向上; 4. 近くの機器や回路への干渉を減 らす; 5. 電流の漏れをモータ接地を 減らす; 6. フィルタとモーター間の接触器がオンになったときの干渉を減らす; 7. 効果的にピークを減らす サーボモータのパルス電圧が終了します。 8. IEC 60034-17、60034-25 の出力要件を満たしています。 正弦波フィルタ技術データ： 公称電圧範囲：3 * 380 ± 10 ％ DV/DT ≤ 500V/Us 保護：IP00 過負荷能力：150 ％ 60S、120 ％ 60 分 絶縁クラス：F 誘電強度：AC4000V/5mA/60s 絶縁抵抗：コア巻線、≧ 100MΩ（DC1000V）、 冷却：AN
