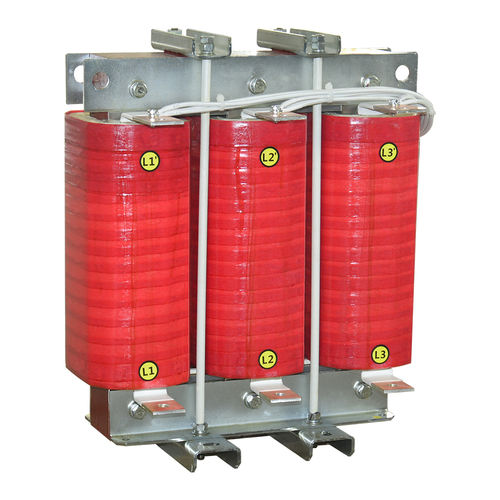

正弦波フィルタ回路 SKS-SF-0262-4A/05

低域パッシブ三相

正弦波フィルターApplications: 換気扇、コンベア、ポンプ HVACのインストール、圧縮機 エレベータ、クレーン、風力発電、UPS、EPS ロングケーブルのモータードライブ 複数のモータを並列に配置したモータドライブ 中電圧用途(昇圧トランスの前に配置) 正弦波フィルタ技術データ。 公称電圧範囲：3*380～500VAC±10 モーター周波数：0～120Hz; スイッチング周波数：2.0kHz -16K HZ; 残留リップル電圧：THDv<5 定格電流時の電圧降下：≦10%（50HZ）。 モーターケーブル長：最大2000m 作業モデル：屋内連続運転 標準的なモータードライブの入力電力定格：3.7kwから630kw。 効率:98～99%@通常のライン電圧と電力 積み過ぎの機能: 150% 60S、120% 60min テスト電圧: 2240VDC、2s(ライン/ライン) 2720VDC、2s(ライン/ケース) 絶縁耐力: AC4000V/5mA/60s 絶縁抵抗:コア巻き、≧100MΩ（DC1000V）。 Climatic Category(IEC60068-1):25/100/21 保護等級：IP30（IP40/IP54も可）、屋内：IP20 冷却方式：内部強制空冷 負荷タイプ：一般的なモーター負荷、標準的な昇圧トランス、その他の線形負荷 正弦波フィルタ 技術規格 コンデンサ：CEI EN 60831-1/2, IEC 831-1/2 機器：CEI EN60439-1、IEC439-1、IEC60939 正弦波フィルタの特徴 Sikes正弦波フィルタは、VSDシステムの様々なサーボモータ（特にインバータやスイッチング電源）用に、インバータのPWM出力電圧を変更し、ほぼ正弦波の電圧を生成するように設計されています。パッシブシリーズは、380v-480vネットワークでの使用を目的としています。 Sikesは、SchaffnerとMTEフィルター以外の経済的な選択肢を提供します。
