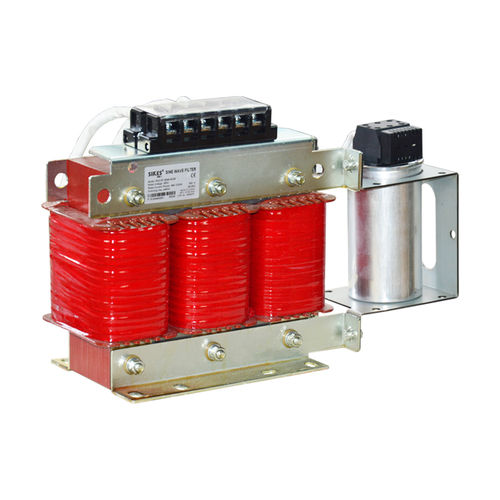

低域フィルタ回路 SKS-SF-0048-4A/05
パッシブ三相正弦波

低域フィルタ回路
低域フィルタ回路
低域フィルタ回路
お気に入りに追加する
商品比較に追加する


特徴

帯域幅
低域
タイプ
パッシブ
その他の特徴
三相, 正弦波, 高調波
周波

50 Hz

電圧

400 V

一次電流

48 A

詳細

正弦波フィルターApplications: 換気扇、コンベア、ポンプ HVACのインストール、圧縮機 エレベータ、クレーン、風力発電、UPS、EPS ロングケーブルのモータードライブ 複数のモータを並列に配置したモータドライブ 中電圧用途(昇圧トランスの前に配置) 正弦波フィルタ技術データ。 公称電圧範囲:3*380~500VAC±10 モーター周波数 :0~120Hz; スイッチング周波数 :≧ 4kHz; 残留リップル電圧:THDv<5 定格電流時の電圧降下:≦10(50HZ); モーターケーブル長:最大2000m 作業モデル:屋内連続運転 標準的なモータードライブの入力電力定格:3.7kwから630kw。 効率:98~99%@通常のライン電圧と電力 積み過ぎの機能: 150% 60S、120% 60min テスト電圧: 2240VDC、2s(ライン/ライン) 2720VDC、2s(ライン/ケース) 絶縁耐力: AC4000V/5mA/60s 絶縁抵抗:コア巻き、≧100MΩ(DC1000V)。 Climatic Category(IEC60068-1):25/100/21 保護等級:IP30(IP40/IP54も可)、屋内:IP20 冷却方式:内部強制空冷 負荷タイプ:一般的なモーター負荷、標準的な昇圧トランス、その他の線形負荷 正弦波フィルタ 技術規格 コンデンサ:CEI EN 60831-1/2, IEC 831-1/2 機器:CEI EN60439-1,IEC439-1,IEC60939 正弦波フィルター 特性 Sikes正弦波フィルタは、VSDシステムの各種サーボモータ用(特にインバータやスイッチング電源用)で、インバータのPWM出力電圧を変化させ、ほぼ正弦波の電圧を生成するように設計されています。パッシブシリーズは、380v-480vネットワークでの使用を目的としています。 Sikesは、SchaffnerとMTEフィルター以外の経済的な選択肢を提供します。

---

カタログ

この商品のカタログはありません。

Shenzhen Sikes Electric Co., Ltd.の全カタログを見る

Shenzhen Sikes Electric Co., Ltd.のその他の関連商品

Load side solutions:Sine wave filter & DU/DT filter
