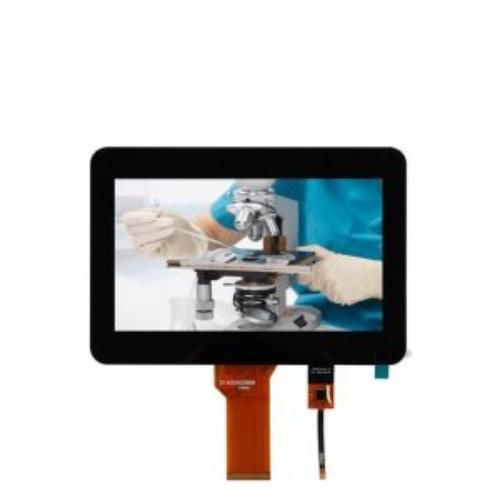

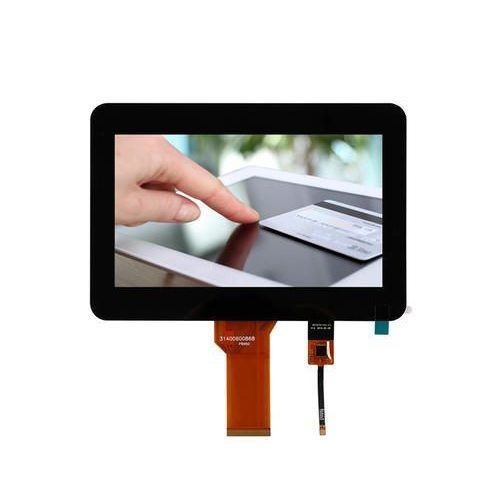

TFT LCDディスプレイ モジュール WTY070144A20LM

TN容量方式タッチスクリーンPCAP 容量型タッチスクリーン

製品概要
本製品は7インチTN TFT LCDディスプレイ（型番 WTY070144A20LM）で、800×480解像度のパネル、RGB 50ピンインターフェース、および内蔵の静電容量式タッチセンサーを備えています。高輝度・日中視認性を考慮した設計で、光学ボンディングまたはエア／テープボンディングに対応し、耐久性を向上させます。産業用途や屋外用途の幅広い温度環境での運用に適しています。

主な機能

• 7インチTN TFT LCDモジュール、静電容量式マルチポイントタッチ（PCAP）対応
• 映像信号用RGB 50ピンインターフェース
• 日中視認性対応の高輝度パネル（450 cd/m²）
• 光学ボンディングまたはエア／テープボンディングに対応
• 過酷環境向けの広い動作／保存温度範囲

特徴

• 省スペース設計の7インチフォームファクタ
• 耐久性と感度に優れたG+G構造の静電容量式タッチ
• マルチタッチ検出を可能にするGT911タッチIC
• 簡易統合を実現するI2C（IIC）タッチインターフェース
• 最大5点同時タッチをサポート
• アンチグレア、反射防止、指紋防止コーティングのオプション

利点

• コンパクトな統合：携帯機器、産業用パネル、車載HMIに適合
• 鮮明な表示：UIやグラフィック表示向けの800×480解像度
• 高応答のタッチ操作：正確なマルチポイント静電容量式タッチ
• 効率的な統合：I2Cタッチインターフェースと標準的なRGBコネクタ
• コスト効果：性能とコストのバランスに優れる選択肢
• 耐久性向上：強化されたタッチ表面とボンディングオプションで過酷使用に対応
• 視野角：コストと応答性を重視する用途に適したTNパネル

技術仕様（概要）

• 型番：WTY070144A20LM
• サイズ：7 inches
• LCDタイプ：TFT
• 表示タイプ：TN
• インターフェース：RGB（50ピン）
• 解像度：800×480
• 輝度：450 cd/m²
• 視野角：70/70/50/70 Deg.
• コントラスト比：500:1
• 表示有効寸法（mm）：154.08 × 85.92
• 外形寸法（mm）：164.90 × 100.00 × 5.70
• コーティング：アンチグレア / 反射防止 / 指紋防止（オプション）
• タッチ方式：静電容量式（G+G）
• タッチ点数：5点
• タッチIC：GT911
• タッチインターフェース：IIC（I2C）
• タッチ硬度：6H
• 動作温度：-20ºC ~ +70ºC
• 保存温度：-30ºC ~ +80ºC
• ボンディング方式：Optical Bonding、Air Bonding（テープボンディング対応）
• 対応システム：Windows、Android、Linux 等
• 適用分野：産業制御、ホームオートメーション、医療機器、セルフサービス端末、車載HMI
