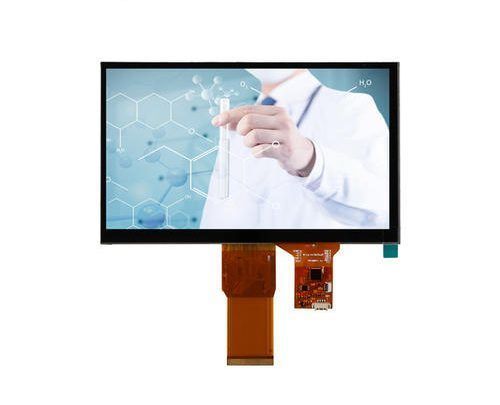

TFT LCDディスプレイ モジュール WTY070144A11LM

IPS方式容量方式タッチスクリーンPCAP 容量型タッチスクリーン

製品概要
7インチLCDタッチディスプレイ（型番 WTY070144A11LM）は、1024×600のRGB IPS TFTモジュールで、5点静電容量式タッチセンサーを内蔵しています。標準の50ピンRGBインターフェースを備え、光学ボンディング（optical bonding）またはエアボンディング（air bonding）に対応します。広視野角とマルチタッチ入力を必要とする産業・組込み用途に適しており、USBタッチインターフェースでの接続が可能です。

特長

• 対角サイズ：7インチ
• 解像度：1024 × 600ピクセル
• パネル：IPS TFT（広視野角・色再現性）
• バックライト：LED
• インターフェース：標準50ピンRGB
• タッチ方式：静電容量式 5点マルチタッチ
• タッチ構成：カバーガラス＋センサーガラス＋ドライバIC＋FPC
• 表面処理：防眩／防反射／防指紋オプション

利点

• 広い視野角：IPSにより様々な角度からの色精度を維持。
• 高い視認性：1024×600の解像度で文字・画像を鮮明に表示。
• 高応答の操作性：静電容量式により正確なマルチタッチ制御が可能。
• 耐久性のある表面：タッチ硬度6Hでキズに強い。
• 柔軟な導入：光学ボンディングまたはエアボンディングにより筐体・光学要件に対応。
• 省電力：LEDバックライトによる効率的な消費特性。

技術仕様
型番：WTY070144A11LM
サイズ：7インチ
LCD種類：TFT
表示種類：IPS
インターフェース：50ピンRGB
ピン数：50Pin
解像度：1024×600
輝度：220 cd/m2
視野方向：All o'clock
視野角：85/85/85/85度
コントラスト比：800:1
有効表示域 (mm)：154.21 × 85.92
外形寸法 (mm)：165.00 × 100.00 × 3.50
タッチタイプ：静電容量式 (G+G)
タッチポイント：5点
タッチインターフェース：USB
タッチ硬度：6H
動作温度：-10°C ～ +50°C
保存温度：-20°C ～ +60°C
ボンディング方法：Optical bonding または Air bonding
対応OS：Windows、Android、Linux など

仕様

• 型番：WTY070144A11LM
• 画面サイズ：7インチ
• 解像度：1024 × 600 (RGB)
• パネルタイプ：IPS TFT
• インターフェース：50ピンRGB
• 輝度：220 cd/m2
• 視野角：85/85/85/85°
• コントラスト比：800:1
• 有効表示域 (mm)：154.21 × 85.92
• 外形寸法 (mm)：165.00 × 100.00 × 3.50
• タッチ：静電容量式 G+G、5点、USB
• タッチ硬度：6H
• 動作温度：-10°C ～ +50°C
• 保存温度：-20°C ～ +60°C
• ボンディング：Optical bonding または Air bonding
• 用途：産業用制御、オートメーション、医療機器、セルフサービス端末
