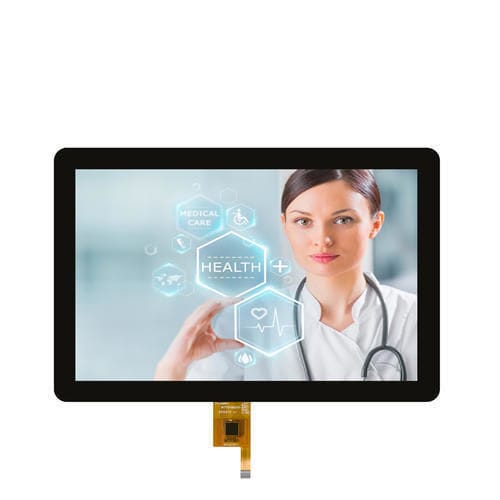

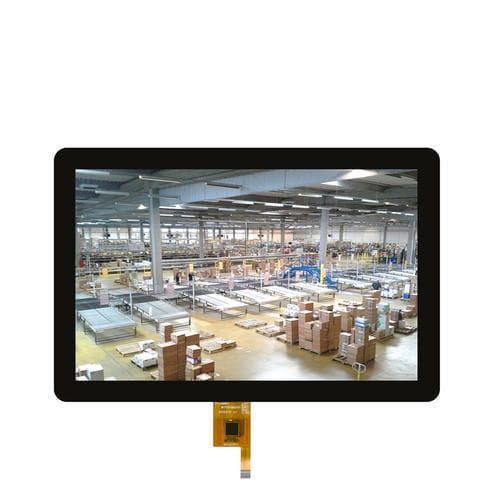

TFT LCDディスプレイ モジュール WTY101A08A01LM

IPS方式容量方式タッチスクリーンマルチタッチスクリーン

製品概要
本10.1インチ TFT液晶タッチディスプレイ（型番 WTY101A08A01LM）は、1280×800解像度のIPSパネルとLVDS映像インターフェースを備えています。広い視野角、鮮やかな色再現、60Hzのリフレッシュレートを提供し、屋外日照下での視認性にも配慮されています。光学接着またはエアボンディングに対応し、G+G静電容量式タッチパネルをGT928タッチコントローラで制御、I2C（IIC）インターフェースで接続可能なため、屋内外のB2B用途に適しています。

ディスプレイ特長

• 高精細：1280×800の解像度で鮮明な表示。
• IPS技術：広視野角と安定した色再現（60Hz）。
• サンライトリーダブル：高輝度環境での視認性を向上。
• LVDSインターフェース：低遅延で安定した映像伝送。
• ボンディングオプション：光学接着またはエアボンディングで耐久性と光学性能を向上。

タッチパネル特長

• 静電容量式：最大10点のマルチタッチ対応。
• 構造：G+G（ガラス＋ガラス）で耐キズ性と耐久性を確保。
• タッチIC：GT928コントローラで安定した検出。
• タッチインターフェース：I2C（IIC）。
• 表面硬度：6H。

共通特長

• 10.1インチのコンパクトフォームファクタで多様な機器に組込み可能。
• 広い動作温度範囲で各種環境に対応。
• 対応OS：Windows、Android、Linux、UNIX 等。

用途

• 産業制御：HMIパネル、機械インターフェース、プロセス監視。
• スマートホーム制御パネルや家電の操作部。
• 医療機器：携帯型機器、患者モニタリング。
• 車載：IVI、メータークラスター、ヘッドユニット。
• 携帯機器：タブレット、ハンドヘルド端末。
• デジタルサイネージ：屋内/屋外ディスプレイ、キオスク。

技術仕様（表）

• 型番：WTY101A08A01LM
• サイズ：10.1インチ（対角）｜1280×800
• LCD種別：TFT
• 表示方式：IPS
• インターフェース：LVDS（映像）／RGB表記あり
• ピン数：40Pin
• 輝度：300 cd/m²
• コントラスト比：1000:1
• 視野方向：all o'clock、視野角 80/80/80/80（Typ.）
• アクティブエリア：216.96 × 135.60 mm
• 外形寸法：229.25 × 149.05 × 2.6 mm
• アンチ処理：アンチグレア／アンチリフレクション／アンチフィンガープリント対応
• タッチ：静電容量式 G+G、10点、GT928 IC、I2Cインターフェース
• 表面硬度：6H
• ボンディング方式：光学接着、エアボンディング
• 動作温度：-10°C ～ +50°C
• 保管温度：-20°C ～ +60°C
• 対応OS：Windows、Android、Linux、UNIX

仕様 / 技術仕様

• 型番：WTY101A08A01LM
• 対角サイズ：10.1インチ
• 解像度：1280 × 800
• パネルタイプ：TFT IPS
• インターフェース：LVDS（映像）
• ピン数：40Pin
• 輝度：300 cd/m²
• コントラスト：1000:1
• 視野角：all o'clock、80/80/80/80（Typ.）
• アクティブエリア：216.96 × 135.60 mm
• 外形寸法：229.25 × 149.05 × 2.6 mm
• タッチ：静電容量式 G+G、10点、GT928 IC、I2Cインターフェース
• 表面硬度：6H
• ボンディングオプション：光学接着またはエアボンディング
• 動作温度：-10°C ～ +50°C；保管温度：-20°C ～ +60°C
• 用途：産業制御、スマートホーム、医療、車載、携帯機器、デジタルサイネージ
