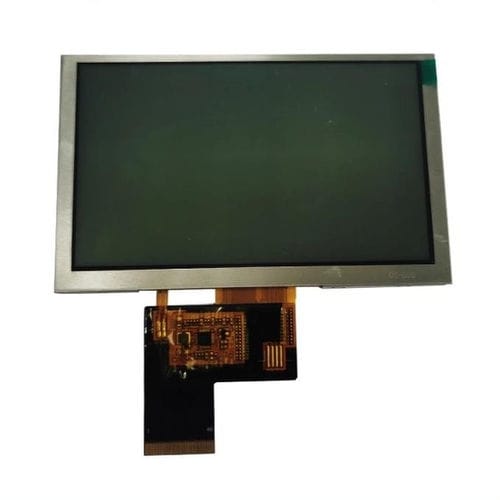

TFT LCDディスプレイ モジュール YX50098A

カラー半透過800 x 480

製品説明
YX50098Aは、屋内外の照度条件で安定して動作することを目的に設計された5.0インチのトランスフレクティブTFT液晶モジュールです。トランスフレクティブ構造は周囲光を活用して直射日光下での視認性を向上させ、暗所では白色LEDバックライトにより明瞭な表示を提供します。ドライバICはHX8264 + HX8664を採用し、16/18/24-bit RGBインターフェースをサポートして、HMIや組込み機器への統合が容易です。

基本仕様
表示サイズ：5.0インチ
表示方式：トランスフレクティブTFT LCD
解像度：800 × 480
表示モード：Normally White
アクティブエリア：108 × 64.8 mm
外形寸法：120.7 × 75.9 × 2.95 mm
ピッチ：0.135 × 0.135 mm
視野方向：6 O'Clock
ドライバIC：HX8264 + HX8664
インターフェース：16/18/24-bit RGB
表示色：16.7M
動作電圧：3.3 V（typ.）
動作温度：-20°C～+70°C
保存温度：-30°C～+80°C

光学特性
表示方式：トランスフレクティブTFT
解像度：800 × 480
反射コントラスト比（typ.）：20:1
透過コントラスト比（typ.）：35:1
反射率（反射モード、typ.）：14.3%
応答時間（typ.）：25–30 ms
視野角（typ.）：65° / 65° / 35° / 55°

動作条件
動作温度：-20°C～+70°C
保存温度：-30°C～+80°C
供給電圧：2.7–3.6 V（typ. 3.3 V）

機械的および統合に関する注意
モジュール寸法：120.7 × 75.9 × 2.95 mm；アクティブエリア：108 × 64.8 mm。ドライバIC：HX8264 + HX8664。対応インターフェース：16/18/24-bit RGB。Normally Whiteモードと産業用温度範囲により、HMIや制御パネル、組込み産業用途に適しています。

仕様 / 技術仕様

• Model: YX50098A
• Display size: 5.0 inch
• Resolution: 800 (RGB) × 480
• Display technology: Transflective TFT LCD
• Display mode: Normally White
• Active area: 108 × 64.8 mm
• Outline dimensions: 120.7 × 75.9 × 2.95 mm
• Pixel pitch: 0.135 × 0.135 mm
• Viewing direction: 6 O'Clock
• Driver ICs: HX8264 + HX8664
• Interface: 16/18/24-bit RGB
• Display colors: 16.7M
• Operating voltage: Typ. 3.3 V (range 2.7–3.6 V)
• Operating temperature: -20°C to +70°C
• Storage temperature: -30°C to +80°C
• Optical: Reflectance ~14.3% (reflective mode); Reflective contrast ratio ~20:1; Transmissive contrast ratio ~35:1; Response time 25–30 ms; Viewing angles 65°/65°/35°/55°
