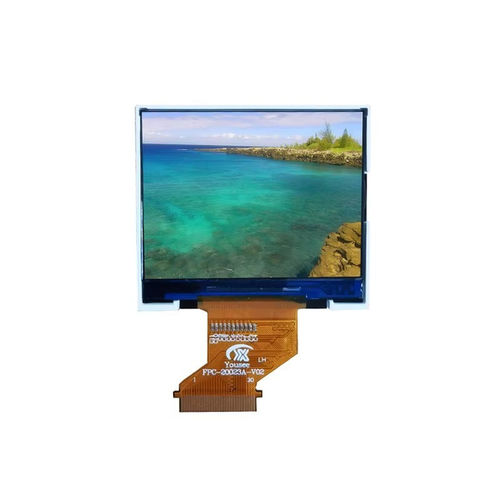

TFT LCDディスプレイ モジュール YX20035A

半透過240 x 3202インチ

概要
YX20035Aは、屋外での視認性、低消費電力、および多様な照明条件下での安定した動作を必要とする用途向けに設計された2.0インチのトランスフレクティブTFT LCDモジュールです。ST7789VドライバICと16ビットMCUインターフェースを備え、240×320 RGB解像度と組み込み機器や携帯型産業機器に適したコンパクトな機械寸法を提供します。

トランスフレクティブ技術
トランスフレクティブ光学構造は反射とバックライトのモードを組み合わせています。屋外の明るい環境では周囲光を利用して視認性を向上させバックライト消費を抑え、屋内や暗所では内蔵の白色LEDバックライトが鮮明で安定した画質を提供します。二重モードによりフィールドでのバッテリ寿命と操作性が向上します。

主な利点

• 直射日光下での優れた視認性
• 屋外動作時の低消費電力
• 携帯機器のバッテリ寿命延長
• 屋内外での鮮明な画質
• 高輝度バックライトへの依存低減
• 産業用途やフィールドでの信頼性の高い動作

典型的な用途

• 産業用ハンドヘルド端末
• スマートユーティリティメーター
• GPSナビゲーション機器
• 屋外コントローラおよび表示装置
• 医療機器
• 農業用電子機器
• 海洋機器
• 携帯型試験・計測機器

基本仕様（概要）
表示サイズ：2.0インチ
解像度：240 (RGB) × 320
表示技術：トランスフレクティブTFT LCD
LCDタイプ：TFT-LCD / トランスフレクティブ
有効表示領域：30.60 × 40.80 mm
外形寸法：38.52 × 52.74 × 2.40 mm
ピクセルピッチ：0.1926 × 0.1926 mm
視野方向：8 O'Clock
ドライバIC：ST7789V
インターフェース：16ビットMCU
バックライト：白色LED
輝度：250 cd/m²（Typ.）
コントラスト比：800 : 1
アナログ動作電圧：3.3 V（Typ.）

光学・性能
解像度（典型）：240 × 320
コントラスト比（典型）：800 : 1
輝度（典型）：250 cd/m²
応答時間（典型）：25 ms
色域（典型）：60%
輝度均一性（典型）：80%
視野角（CR ≥ 10）：80° / 80° / 80° / 80°

動作条件
動作温度：-20°C ～ +70°C
保管温度：-30°C ～ +80°C
湿度：≤90% RH（60°C）

機構
コンパクトな外形寸法と機械図面の提供により、スペースの限られた設計への組み込みが容易です。本モジュールは、屋外での視認性、エネルギー効率、および厳しい産業環境での信頼性を両立します。

技術仕様

• モデル：YX20035A
• 表示サイズ：2.0インチ
• 解像度：240×320（RGB）
• 表示技術：トランスフレクティブTFT LCD
• ドライバIC：ST7789V
• インターフェース：16ビットMCU
• 有効表示領域：30.60 × 40.80 mm
• 外形寸法：38.52 × 52.74 × 2.40 mm
• ピクセルピッチ：0.1926 × 0.1926 mm
• 視野方向：8 O'Clock
• バックライト：白色LED
• 輝度：250 cd/m²（typ.）
• コントラスト比：800 : 1
• 応答時間：25 ms
• 色域：60%
• 輝度均一性：80%
• 視野角（CR≥10）：80°/80°/80°/80°
• アナログ動作電圧：3.3 V（typ.）
• 動作温度：-20°C ～ +70°C
• 保管温度：-30°C ～ +80°C
• 湿度：≤90% RH（60°C）
