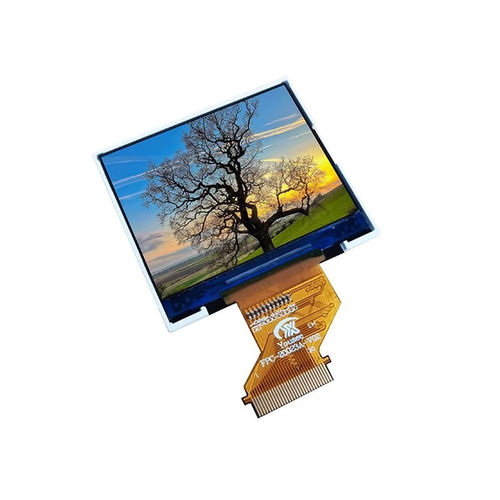

TFT LCDディスプレイ モジュール YX240320-291

半透過240 x 3202.8インチ

製品概要
YX240320-291は、屋外での視認性、低消費電力、および変化する照明条件下での安定動作を求められる産業用・携帯電子機器向けに設計された透反射型（トランスフレクティブ）TFT液晶ディスプレイモジュールです。透反射設計は半反射の光学層を用いて周囲光を利用し、直射光下での可読性を向上させ、統合された白色LEDバックライトは屋内や暗所での視認性を確保します。

主な特長

• 表示サイズ：2.83インチ
• 解像度：240 (RGB) × 320
• 表示技術：透反射型 TFT LCD
• 視野方向：3時
• ドライバIC：HX8367-A
• インターフェース：MCU / SPI / RGB
• バックライト：白色LED

基本仕様（表）
項目 — 仕様
表示サイズ — 2.83インチ
表示技術 — 透反射型 TFT LCD
解像度 — 240 (RGB) × 320
LCDタイプ — TFT / 透反射
アクティブエリア — 43.20 × 57.60 mm
外形寸法 — 50.00 × 69.20 × 2.85 mm
ピッチ — 0.18 × 0.18 mm
視野方向 — 3時
ドライバIC — HX8367-A
インターフェース — MCU / SPI / RGB
バックライト — 白色LED
標準輝度 — 120 cd/m²
標準コントラスト比 — 72:1
モジュール消費電力 — 208 mW

光学特性（表）
パラメータ — 標準値
表示技術 — 透反射 TFT
解像度 — 240 × 320
輝度 — 120 cd/m²
コントラスト比 — 72:1
応答時間 — 35 ms
反射率 — 4.23%
NTSC 色域 — 40%

動作条件（表）
項目 — 範囲
動作温度 — -20°C ~ +70°C
保存温度 — -30°C ~ +80°C
湿度 — ≤90% RH（最大 60°C）

用途
組込みシステムへの組み込みを想定しており、屋外での視認性や低消費電力が求められる産業機器、医療機器、輸送機器、携帯電子機器に適しています。

機械的・外観
外形寸法は50.0 × 69.2 × 2.85 mm、アクティブエリアは43.2 × 57.6 mmのコンパクトな設計です。PCB/機械的統合の参照用に、製造元より機械図面とモジュール画像が提供されます。

技術仕様

• 型番：YX240320-291
• 表示サイズ：2.83インチ
• 解像度：240(RGB) × 320
• 表示タイプ：透反射型 TFT LCD
• ドライバIC：HX8367-A
• インターフェース：MCU, SPI, RGB
• アクティブエリア：43.20 × 57.60 mm
• 外形寸法：50.00 × 69.20 × 2.85 mm
• ピクセルピッチ：0.18 × 0.18 mm
• 視野方向：3時
• バックライト：白色LED
• 標準輝度：120 cd/m²
• 標準コントラスト比：72:1
• 応答時間：35 ms
• 反射率：4.23%
• NTSC 色域：40%
• モジュール消費電力：208 mW
• 動作温度：-20°C ~ +70°C
• 保存温度：-30°C ~ +80°C
• 湿度：≤90% RH（最大 60°C）
