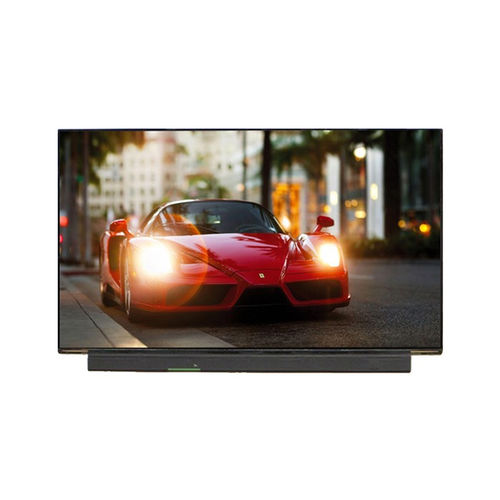

TFTディスプレイ モジュール YXF60UBA63.A

AMOLEDカラー3840 x 2160

概要
YXF60UBA63Aは15.6インチのLTPS TFT AMOLEDディスプレイモジュールで、ノートPCおよびプロフェッショナルな組込み用途での超高解像度、広色域、精度の高い光学性能を求められる用途向けに設計されています。AMOLEDは自己発光ピクセルにより、従来の液晶に比べて真の黒、優れたコントラスト、高速応答、低消費電力を実現します。

主な特長

• 表示サイズ：15.6インチ
• 解像度：3840 × 2160（UHD）
• 表示技術：LTPS TFT AMOLED
• 視野方向：全方向
• ドライバIC：MTKタイミングコントローラ（T-CON）＋RM98110ソースドライバIC
• インターフェース：eDP 1.4b
• 画素配列：Real RGB
• 表示色：RGB 10ビット
• 標準輝度：400 cd/m²、HDRピーク輝度：550 cd/m²
• 広色域：Adobe RGB 98%、DCI‑P3 98%
• コントラスト比：100,000:1
• 応答速度：1 ms、リフレッシュレート：60 Hz

用途
高級ノートPCやクリエイター向けラップトップ、産業用ワークステーション、医療画像機器、プロフェッショナル組込みシステムなど、超高解像度と色精度、高速応答が求められる用途に推奨されます。

基本仕様
表示サイズ：15.6インチ
表示技術：LTPS TFT AMOLEDディスプレイ
解像度：3840 × 2160（UHD）
有効表示領域：344.2176 × 193.6224 mm
外形寸法：348.22 × 215.57 × 2.19 mm
ドライバIC：MTK T-CON + RM98110 Source IC
画素配列：Real RGB
表示色：RGB 10ビット
インターフェース：eDP 1.4b
標準輝度：400 cd/m²
HDRピーク輝度：550 cd/m²
コントラスト比：100,000:1
Adobe RGB：98%
DCI‑P3：98%
応答速度：1 ms
リフレッシュレート：60 Hz
動作温度：-20°C〜+70°C
保存温度：-40°C〜+85°C

機械図面
機械図面およびモジュール外形図は機械的な組込みと取り付けのために提供されています。外形寸法や取り付けの詳細は図面をご確認ください。

技術仕様

• 型番：YXF60UBA63A
• 表示タイプ：AMOLED（LTPS TFT AMOLEDアーキテクチャ）
• 解像度：Ultra HD 3840 × 2160
• インターフェース：eDP 1.4b（高速）
• ドライバソリューション：MTKタイミングコントローラ＋RM98110ソースIC
• 色深度：10ビットRGB
• 輝度：400 cd/m²（標準）、550 cd/m²（HDRピーク）
• 色域：Adobe RGB 98%、DCI‑P3 98%
• コントラスト比：100,000:1
• 応答速度：1 ms
• リフレッシュレート：60 Hz
• 有効表示領域：344.2176 × 193.6224 mm
• 外形寸法：348.22 × 215.57 × 2.19 mm
• 動作温度範囲：-20°C〜+70°C
• 保存温度範囲：-40°C〜+85°C
