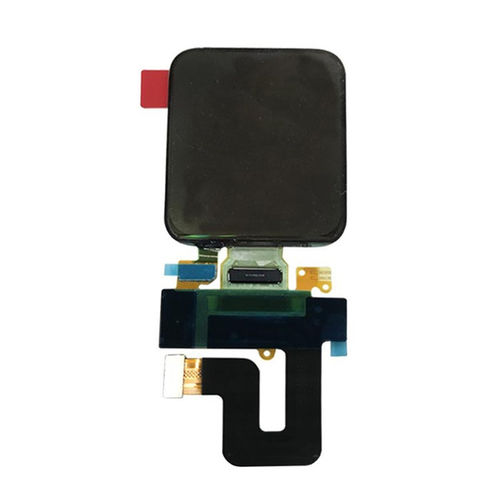

AMOLEDディスプレイ モジュール YX1784AC63.A

カラー1.77インチSPI

概要
YX1784AC63Aは、深い黒色再現、高コントラスト、低消費電力を必要とするウェアラブル機器や小型スマートデバイス向けの1.78インチLTPS AMOLEDディスプレイモジュールです。本モジュールはRM69090ドライバICを搭載し、MIPIおよびSPIインターフェースに対応、解像度368 × 448をコンパクトな機械外形で提供します。

主な特長

• 型番: YX1784AC63A
• 表示サイズ: 1.78インチ
• 解像度: 368 × 448
• 表示技術: LTPS AMOLED（self-emissive）
• 色数: 1670万色
• ピクセル配列: Real RGB
• ピクセルピッチ: 78 × 78 μm
• 有効表示領域: 28.7 × 34.94 mm
• LTPSガラス外形: 30.6 × 37.99 mm
• 封止ガラス外形: 30.6 × 37.24 mm
• ドライバIC: RM69090
• インターフェース: MIPI / SPI
• 視野方向: All O'Clock

基本仕様（表）
項目 : 仕様
表示サイズ : 1.78インチ
表示技術 : LTPS AMOLED Display
解像度 : 368 × 448
表示色数 : 1670万色
有効表示領域 : 28.7 × 34.94 mm
LTPSガラス外形 : 30.6 × 37.99 mm
封止ガラス外形 : 30.6 × 37.24 mm
ピクセルピッチ : 78 × 78 μm
ドライバIC : RM69090
インターフェース : MIPI / SPI
動作温度 : -20°C〜+70°C
保存温度 : -40°C〜+80°C

光学特性
項目 : 代表値
表示技術 : LTPS AMOLED
解像度 : 368 × 448
表示色数 : 1670万色
ピクセル配列 : Real RGB
視野方向 : All O'Clock
インターフェース : MIPI / SPI
ドライバIC : RM69090

動作条件
項目 : 範囲
動作温度 : -20°C〜+70°C
保存温度 : -40°C〜+80°C
バッテリ電圧 : 2.9–4.8 V
I/O電圧 : 1.65–1.95 V

機械図
設計統合のために機械図とモジュール外形図を提供しており、有効表示領域およびガラス外形の寸法を示して機械的取り付けや筐体設計を支援します。

技術仕様

• Model: YX1784AC63A
• 表示サイズ: 1.78インチ
• 解像度: 368 × 448
• 表示技術: LTPS AMOLED（self-emissive）
• 色数: 1670万色
• ピクセル配列: Real RGB
• ピクセルピッチ: 78 × 78 μm
• 有効表示領域: 28.7 × 34.94 mm
• LTPSガラス外形: 30.6 × 37.99 mm
• 封止ガラス外形: 30.6 × 37.24 mm
• ドライバIC: RM69090
• インターフェース: MIPI / SPI
• 視野方向: All O'Clock
• 動作温度: -20°C〜+70°C
• 保存温度: -40°C〜+80°C
• バッテリ電圧: 2.9–4.8 V
• I/O電圧: 1.65–1.95 V
