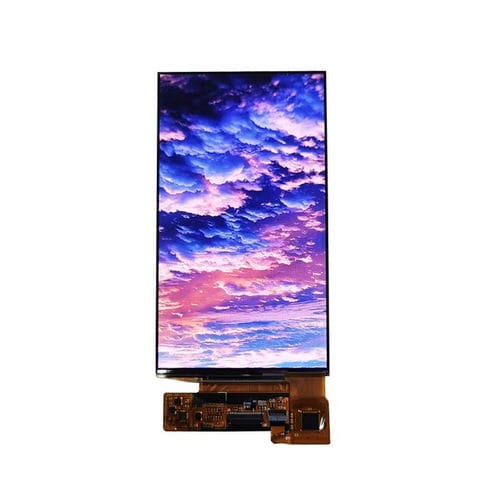

AMOLEDディスプレイ モジュール YX011T90332

カラーSPIコンパクト

製品概要 YX011T90332 は、ウェアラブル機器や薄型・小型のスマートデバイス向けに設計された 1.1 インチ LTPS AMOLED ディスプレイモジュールです。自己発光型の AMOLED により、真の黒、非常に高いコントラスト、広い視野角、速い応答性を提供します。モジュールは 126 × 294 RGB 解像度パネルと JD9613 ドライバ IC を採用し、3 線および 4 線 SPI インターフェースに対応しています。アクティブエリアと外形寸法は、薄型機構やスペース制約のある用途に適しています。

基本仕様 表示サイズ：1.1 inch
表示技術：LTPS AMOLED
解像度：126 × 294 (RGB)
アクティブエリア：10.962 × 25.578 mm
外形寸法：12.96 × 30.94 mm
Driver IC：JD9613
インターフェース：3-wire SPI / 4-wire SPI
表示色数：1,670万色
動作温度：-20°C ～ +70°C
保存温度：-30°C ～ +80°C
供給電圧：VCC 2.7–3.6 V

光学特性 表面輝度（typ.）：200 cd/m²
コントラスト比（typ.）：60,000:1
NTSC 色域：100%
視野角（typ.）：88°
ガンマ：2.2
寿命（T95）：24,000 時間

動作条件 動作温度：-20°C ～ +70°C
保存温度：-30°C ～ +80°C
供給電圧：VCC 2.7–3.6 V

機構 / 追加情報 機構図およびモジュール外形図を含みます。対象用途：ウェアラブルデバイス、携帯型スマート機器、狭小スペース向けの省電力ディスプレイ採用製品。

技術仕様

• Model: YX011T90332
• 表示サイズ：1.1 inch
• 解像度：126 (RGB) × 294
• パネル種別：LTPS AMOLED
• アクティブエリア：10.962 × 25.578 mm
• 外形サイズ：12.96 × 30.94 mm
• Driver IC：JD9613
• インターフェース：3-wire SPI および 4-wire SPI
• 表面輝度（typ.）：200 cd/m²
• コントラスト比（typ.）：60,000:1
• 色域（NTSC）：100%
• 視野角（typ.）：88°
• 表示色数：1,670万色
• ガンマ：2.2
• 寿命（T95）：24,000 時間
• 動作温度：-20°C ～ +70°C
• 保存温度：-30°C ～ +80°C
• 供給電圧：VCC 2.7–3.6 V
