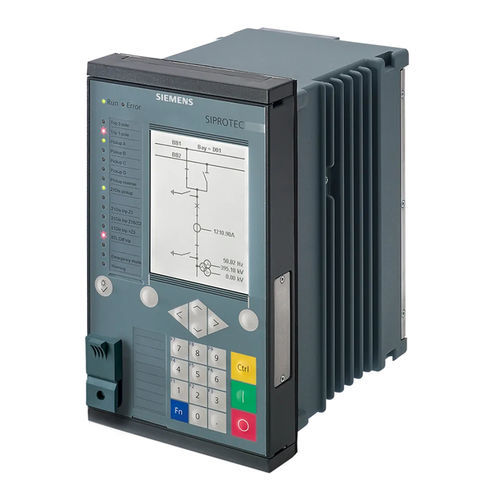

遠隔保護継電器 SIPROTEC 7SA series

電源パルス電動モーター用

SIPROTEC 7SA82/86/87の距離保護は、特に中電圧および高電圧システムのラインの保護のために設計されています。 柔軟性と高性能DIGSI 5エンジニアリングツールにより、SIPROTEC 5デバイスは、高い投資セキュリティと低運用コストを備えた未来志向のシステムソリューションを提供します。 特徴 主な機能： •中電圧および高電圧アプリケーションのための距離保護 •SIPROTEC 5およびSIPROTEC 4ライン保護デバイスの相互運用性 トリッピング：•3極、最小トリッピング時間：19ミリ秒 入出力： •4電流変圧器、 •4電圧変圧器、 •11または23のバイナリ入力、 •9または16のバイナリ出力 ハードウェアの柔軟性： •バイナリ入出力のための異なるハードウェア量構造が1/3ベースモジュールで利用可能です。 1/6 拡張モジュールを追加することはできません。大小のディスプレイで利用できます。 ハウジングの幅： •1/3 x 19インチ 機能 DIGSI 5は、必要に応じてすべての機能を構成し、組み合わせることができます。 •最小トリッピング時間：19ミリ秒 •6つの独立した測定ループ（6システム距離保護） •複数の距離保護機能を選択できます：クラシック、リアクタンス方式（RMD）、トランスのインピーダンス保護 •指向性バックアップ保護および各種追加機能 •検出機能3I0>、V0>、つかの間の接触、cos φ、sin φ、高調波、dir：次の機能を使用して、補償または絶縁された電力システムにおける任意のタイプのグランドフォルト。 断続的な接地障害とアドミタンスの検出 •パルス検出法による接地障害検出
