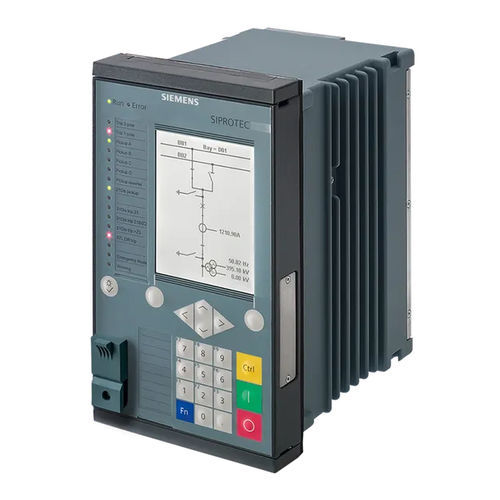

差動リレー SIPROTEC 7SD series

電圧送電線用パネル取り付け用

SIPROTEC 7SD82/86/87ライン差動保護は、中電圧および高電圧システムにおけるシングルエンドおよびマルチエンドインフィードによる架線およびケーブルの選択的保護のために特に設計されています。 保護範囲の変圧器および補償コイルも可能である。 柔軟性と高性能DIGSI 5エンジニアリングツールにより、SIPROTEC 5デバイスは、高い投資セキュリティと低運用コストを備えた未来志向のシステムソリューションを提供します。 特徴 主な機能： •中電圧および高電圧アプリケーション向けの差動保護 •SIPROTEC 5およびSIPROTEC 4ライン保護デバイスの相互運用性 トリ ッピング：•3極、最小トリッピング時間：19ミリ秒 入出力： •4電流変圧器、 •4電圧トランスフォーマー、 •11または23バイナリ入力、 •9または16バイナリ出力 ハードウェアの柔軟性： バイナリ入出力のための•2つの異なる量の構造は、1/3ベースモジュールで利用可能です。 1/6 拡張モジュールを追加することはできません; 大型または小型ディスプレイで利用可能なハウジング幅. ハウジング幅： •1/3×19インチ 機能 DIGSI 5は、必要に応じてすべての機能を構成し、組み合わせることができます。 •最小トリッピング時間：19ms •主な保護機能は、変圧器の誤差、電流変圧器の飽和度、容量性充電電流においても、最大感度と安定性を実現する適応アルゴリズムによる差動保護です •指向性バックアップ保護と様々な追加機能
