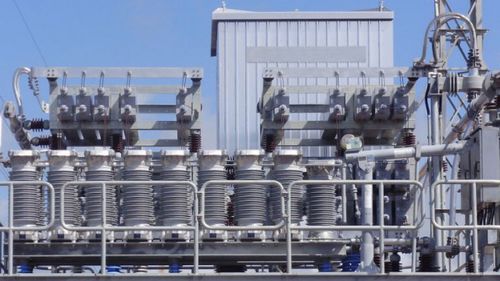

補正システム FSC

概要
Siemens Energyの固定直列コンデンサ（FSC）システムは、新設および既存の高電圧交流送電線の送電容量を増加させ、電力品質と系統安定性の向上に寄与します。固定直列補償は、新たな大規模送電回廊を建設することなく、電力フローを最適化し系統の回復力を高めるための費用対効果の高い手法です。

固定直列補償とは
直列補償は、送電線に直列に接続したコンデンサバンクにより、線路の誘導性リアクタンスを部分的に相殺します。これにより負荷依存の電圧降下や送電角が低減され、接続点の電圧が上がり、長距離AC線路の有効送電能力が向上します。

Siemens Energy固定直列コンデンサの主な利点

• 送電容量の増加：線路インピーダンスを補償し、新規線路を敷設せずに有効な転送能力を向上。
• 系統の安定性と信頼性の向上：接続点での電圧降下を軽減し、長距離での安定した大容量送電を支援。
• 費用対効果と拡張性：モジュラー方式で容量調整や段階的導入が可能。
• 保守性：保守性を考慮した設計とライフサイクルサポートを提供するグローバルサービス。

FSCの動作原理
FSCは送電導体に直列にコンデンサバンクを接続し、誘導性リアクタンスを部分的に打ち消します。その結果、接続点の電圧が上昇し、送電角が短縮され、送電能力が改善されます。保護と故障処理は金属酸化物避雷器（MOV）やバイパス構成を含み、故障検出時にはFSCが遮断されバイパスブレーカーが閉じます。高速保護として、トリガー式スパークギャップは1 ms未満でコンデンサとMOVをバイパスできます。ローカル要件に応じてギャップレスの保護方式も可能です。

適用分野

• 大容量送電コリドー
• 長距離高電圧交流線路
• 系統の近代化および安定化プロジェクト
• 電圧支持と無効電力制御を必要とする再生可能エネルギーの統合
• 信頼性と効率的な送電を必要とする産業用送電システム

Siemens Energyを選ぶ理由（FSCソリューション）

• 業界知見：直列補償およびFACTS技術に関する数十年の実績。
• カスタム設計：系統トポロジーや現地条件に最適化したエンジニアリングソリューション。
• 社内生産：主要コンポーネントを社内生産し、供給の確実性と品質を維持。
• グローバルサポート：据付、試運転、ライフサイクルサポートの提供。

市場動向と今後の展開
固定直列補償は引き続き採用される一方で、より柔軟な方式であるサイリスタ制御直列補償への需要が高まっています。保護方式の高度化、制御アルゴリズムの進化、およびグリッド自動化との統合強化が今後の主要な開発領域です。

技術仕様 / 特性

• 製品タイプ：固定直列コンデンサ（FSC）— 送電線用の直列接続コンデンサバンク。
• 主な機能：線路の誘導性リアクタンスを部分的に補償して転送能力を高め、電圧調整を改善。
• 保護コンポーネント：金属酸化物避雷器（MOV）；故障時のバイパスブレーカー。
• 高速保護オプション：トリガー式スパークギャップにより1 ms未満でコンデンサとMOVをバイパス可能；ギャップレス方式もローカル要件に合わせて利用可能。
• 運用効果：接続点の電圧上昇、送電角の低減、線路の電圧降下の減少。
• 適用例：大容量コリドー、長距離HV AC線路、系統近代化、再生可能エネルギー統合、産業用送電。
• 製造：主要コンポーネントを社内生産し品質管理と供給の確保を実施。
• カスタマイズ：系統および現地条件に合わせた個別設計。
