冷却凝縮装置 SC

スチール製電気回路網用ネットワーク

概要
並列接続された同期コンデンサーは、短絡容量、システム慣性、および無効電力支援を送電網に提供するために用いられます。故障時の電圧回復を助け、回転質量により周波数の安定化に寄与します。同期コンデンサーソリューションは、有負荷運転を行わない従来型発電機を用いてこれらのグリッド安定化機能を提供します。Siemens Energyは、最大1,300 MVA（定速時）までの容量を持つ同期コンデンサー用途に適した幅広い発電機を供給しています。

主な利点

• 送電網へ短絡容量を供給
• 慣性（回転質量）を提供し、周波数を安定化、RoCoFを低減
• 電圧支持のための無効電力の供給または吸収
• 緊急時の短期的な過負荷対応を可能にする

グリッド安定化の実績あるソリューション
同期コンデンサーは、動的負荷に対して短絡容量、慣性、無効電力を提供します。Siemens Energyは、グリッド安定化用途向けに設計された発電機およびパッケージを提供しています。

動作原理

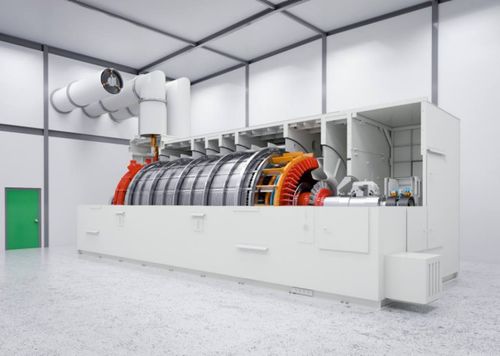

装置は昇圧変圧器を介して送電網に接続されます。発電機はポニーモーターまたは始動用周波数変換器で始動されます。発電機が同期速度に達し系統と同期され無負荷で運転されると、同期モーターのように動作し、無効電力および短絡寄与をネットワークに供給します。

主な構成要素と機能

• 発電機昇圧変圧器 — 発電機と系統の間のカスタム変圧器
• Isolated phase bus — 発電機と昇圧変圧器間の絶縁高エネルギーバス
• 発電機遮断器 — 同期コンデンサーの系統への接続/切断および装置保護
• 補助変圧器 — 補助系の電源供給
• 外部冷却器 — 発電機の冷却システム
• 静的／ブラシレス励磁装置 — 発電機の電圧と無効電力を制御
• 同期発電機 — 短絡容量を高め、慣性で周波数を安定化し、無効電力を制御
• オプションのフライホイール — 慣性を拡大するための追加回転質量

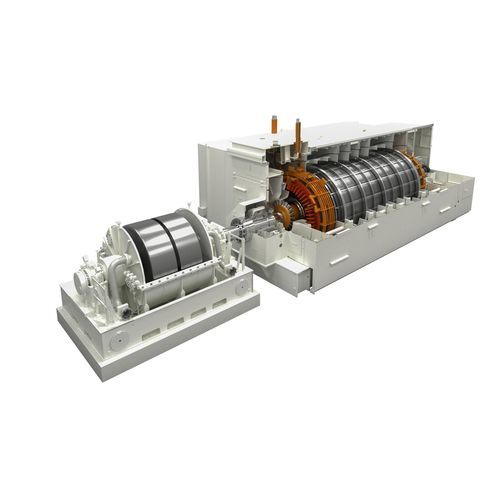

フライホイールによる最大慣性
慣性を最大化するために、フライホイールを追加して回転質量を増やすことができます。フライホイールは、突発的な不均衡時に有効電力を注入または吸収する同期慣性応答（SIR）を可能にします。Siemens Energyのフライホイールはプラグ＆プレイ設置を想定して設計され、空気摩擦損失を低減するために部分真空で動作し、全電源喪失時の安全な緊急停止を可能にし、ローターを組み込んだ状態で納入されるため設置面積と保守を最小化します。

適用例（プロジェクトハイライト）

• Rassau：フライホイール付きターンキー同期コンデンサー
• 1,100 MWsの運動エネルギー、132 kVで±60 Mvarの運転範囲
• 慣性は周波数の振動を低減し、系統停止の防止に寄与

エネルギー転換における同期コンデンサーの役割
再生可能エネルギーの増加と火力発電所の段階的廃止により、利用可能な慣性および短絡容量は減少しています。同期コンデンサー（既存機械のブラウンフィールド転換を含む）は、系統安定性のために従来型発電所を稼働し続けるよりも低いカーボンフットプリントで、再エネのより高い導入を可能にします。

追加の注意点
本ソリューションは故障時の電圧回復を支援し、動的負荷に対する制御された無効電力を提供し、機械仕様に応じて非常時に短時間の高い定格を発揮することができます。

技術仕様

• 発電機定格：最大1,300 MVA（定速時）
• 短絡容量、無効電力制御および慣性（回転質量）を提供
• 始動方式：ポニーモーターまたは始動用周波数変換器
• 系統接続：昇圧変圧器経由
• フライホイールオプション：慣性を増加; フライホイールは部分真空で運転; 安全な緊急停止を可能にする設計
• 典型的プロジェクト例：1,100 MWs（Rassau）、132 kVで±60 Mvarの運転範囲
• 単一フライホイールの最大運動エネルギー例：材料強度と設計により約3,500 MWs（50 Hz）および約2,000 MWs（60 Hz）
• 短時間過負荷能力：機械仕様による
• 主要補助コンポーネント：補助変圧器、isolated phase bus、発電機遮断器、外部冷却器、静的/ブラシレス励磁
