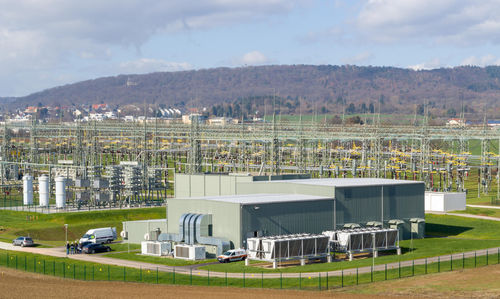

SVC補償器 SVC PLUS® (STATCOM)

動的無効電力

概要
SVC PLUS®は、送電系統や産業現場における動的無効電力補償と高速電圧制御を目的としたMMCベースのSTATCOMソリューションです。モジュール型マルチレベルコンバータ（MMC）アーキテクチャにより、応答性の向上、低い高調波発生、柔軟なスケーラビリティを実現し、変動する再生可能エネルギーの統合と系統安定化を支援します。

主な機能と利点

• 電力会社や送電系統向けの高速な動的無効電力補償および電圧調整。
• MMCベースのSTATCOM設計により非常に高速な応答、低い高調波発生、無効/有効電力フローの精密制御を実現。
• 構成部品点数の削減とエンジニアリングの簡素化により、試運転時間とライフサイクルコストを低減。
• 設置面積が小さい：モジュール式により同等容量の従来型SVCと比べて設置面積を約50%程度削減可能。
• 緊急時の迅速な支援や障害後の早期復旧のためのモバイルおよびコンテナ化オプション。

設計と構成要素
SVC PLUS®は、モジュール型マルチレベルコンバータ（MMC）トポロジーと産業用IGBT半導体、リアクタ、コンデンサ、電力系統用途では電力変圧器を組み合わせています。標準化されたモジュールにより信頼性の高い運用と計画の簡素化、スケーラブルな導入を可能にします。

特徴、用途およびバリエーション

• コンテナ型SVC PLUS®：工場で統合された筐体により土木工事を最小化し、プロジェクト期間を短縮。
• モバイルSTATCOM：プラグアンドプレイ接続の事前構成済みモバイルユニットで緊急支援や迅速な復旧に対応。
• SVC PLUS FS®（E-STATCOM）：慣性を模擬し周波数安定化のために有効電力を注入できる周波数安定化バリアント。
• 産業向けバリエーション：電気炉などの動的負荷に対応し、フリッカ低減、高調波緩和、生産電力品質の改善を実現。

技術的見地と利点

• 安定性と電力品質：誘導性または容量性の電力を迅速に注入して電圧崩壊を防ぎ、ブラックスタートやグリッドフォーミングを支援。
• 高調波およびフリッカの低減：マルチレベル波形生成により高調波を抑え、大型フィルタの必要性を低減。
• 高速かつ精密な制御：高度な制御によりIGBTの高速スイッチングを実現し、コンバータと系統間の電力管理を精密に行う。
• スケーラビリティと柔軟性：モジュール設計により段階的な拡張と現地制約への適応が可能。
• 環境貢献：再生可能エネルギーの導入を促進し、系統統合を通じたCO₂排出削減に寄与。

導入事例（成功例）
例：SVC PLUS®のターンキー導入により系統安定性と再生可能エネルギーの統合が改善。参考運転範囲：±300 Mvar、380 kV（事例）で高性能な高調波フィルタリングを実施し、設備稼働率は99%超と報告されています。

MMC技術の利点

• マルチレベル波形合成により高調波歪みを低減し、大型フィルタへの依存を減らす。
• モジュール式のスケーラビリティにより性能の調整および現地適応が容易。
• 構成部品の削減と保守の簡素化により信頼性とコスト効率が向上。
• 高速で精密な電力制御により動的な無効/有効電力管理が可能。

用途

• 送電系統運用者：電圧安定、停電防止、グリッドフォーミング支援。
• 緊急・一時的な系統強化：モバイルSTATCOMによる支援。
• 産業現場：フリッカ低減、高調波緩和、動的負荷補償を必要とする用途。

技術仕様

• 製品ファミリ / 商用名：SVC PLUS®
• コア技術：モジュール式マルチレベルコンバータ（MMC）電圧型変換器トポロジー
• 代表的な構成要素：産業用IGBT半導体、リアクタ、コンデンサ、AC電力変圧器（系統用途）
• バリエーション：コンテナ型SVC PLUS®、モバイルSTATCOM（mobile SVC PLUS®）、SVC PLUS FS®（E-STATCOM）
• 性能ハイライト：非常に高速な動的無効応答；高調波発生の低減；コンパクトな設置面積（同等容量の従来型SVCに比べ最大約50%の面積削減）
• 参考運転範囲（事例）：SVC PLUS® ±300 Mvar、380 kV
• 代表的な利点：電圧安定性の向上、フリッカ低減、高調波緩和、事例で報告された設備稼働率99%以上
