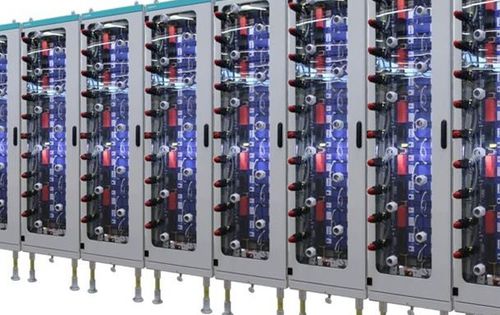

無効電力制御装置 SVC PLUS FS® (E-STATCOM)

概要
Siemens Energy SVC PLUS FS®（E-STATCOM I SVC PLUS）は、システムの慣性をエミュレートし、再生可能エネルギーの占有率が高い系統において迅速な周波数支持のために高い実効力（有効電力）を供給する周波数安定化装置です。さらに動的な無効電力補償とグリッドフォーミング制御により電圧を安定化し、系統の擾乱に瞬時に対応します。

主な機能

• 周波数を安定化するための高速な有効電力注入/吸収による慣性エミュレーション。
• 電圧支持と安定化のための動的な無効電力補償。
• 短時間エネルギー供給用の大容量スーパーキャパシタアレイ、高い出力密度と高速な充放電サイクル。
• ソフトウェアでエミュレートされたグリッドフォーミング制御により、系統イベントへの即時応答と将来の適応性を実現。
• 多段電圧合成と低高調波、スケーラビリティを実現するモジュラー多電平変換器（MMC）技術。
• 電圧振幅や位相角の変化に対するミリ秒スケールの有効・無効電力応答。

技術的および運用上の利点

• 高速な慣性応答と高い有効電力能力により連鎖故障やブラックアウトを防止。
• 大規模な回転機や大容量バッテリー蓄電に比べてコンパクトでコスト効率の高いフットプリント。
• 送配電、系統運用および大規模電力用途に合わせた柔軟な制御設定。
• 稼働時の低騒音と直接的なCO₂排出がない運用。

適用例

• 再生可能電源の高い系統における周波数安定化（送電・配電網）。
• 電圧崩壊を防ぐための電圧調整と無効電力支援。
• 短時間の慣性ブリッジや負荷切離し・ブラックアウト回避のための高速周波数応答（FFR）。
• インバータベースの資源（風力、太陽光）の統合支援やデータセンター等の動的負荷補償。

技術仕様

• 任意の系統電圧レベルに適合可能
• 定格容量（Snom）：300 MVA
• 有効電力（Pmax）：±200 MW
• 無効電力（Qnom）：±300 MVar
• 短時間利用可能エネルギー：400 MJ（拡張可）
• エミュレート慣性寄与：最大6000 MJ
• 設置面積：電力変圧器含めて4050 m²
