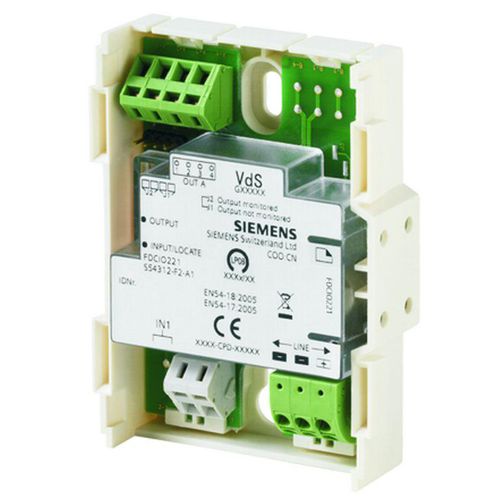

デジタル入出モジュール FDCIO221

イーサネット入出力2分散化

製品概要
技術状態の表示（例：ドアや換気の制御）やアラーム動作のための無電位のオン/オフ接点を接続する入出力モジュール。防火扉、換気、空調などの分散制御に適します。監視入力1系統と設定可能な出力1系統を備えています。

主な特長

• 無電位接点用入力1系統；入力線は断線および短絡を監視（終端抵抗）
• 出力1系統は無電位リレー接点（AC 22 V、2 A）または監視回路（DC 30 V、2 A）として設定可能
• 状態表示用LED搭載
• 無電位動作時はFDnet / C‑NETから給電；監視動作時は追加のDC 24 V電源が必要
• TS35レール取付用の抵抗3個と取付足2個を付属
• FDnet（FS20）およびC‑NET（FS720）と互換

製品番号

• 製品番号：FDCIO221
• 在庫番号：S54312-F2-A1
• GTIN (EAN)：4047625029197

技術仕様

• 規格：EN 54-17、EN 54-18
• 動作温度：-25…70 °C
• 保管温度：-30…+75 °C
• 保護等級：IP30；外装ケース使用時はIP65
• 相対湿度：≤95 % rel.
• 動作電圧：DC 12…33 V
• ケーブル容量：0.2...2.5 mm²
• システム互換性：FDnet -> FS20；C‑NET -> FS720
• 通信プロトコル：FDnet / C‑NET
• 待機電流：最大 0.4 mA
• リレー出力（無電位）：AC 22 V、2 A、最大 44 VA；DC 30 V、2 A、最大 60 W
• 寸法（W x H x D）：95 x 71 x 23 mm
• 色：ピュアホワイト（RAL 9010）
