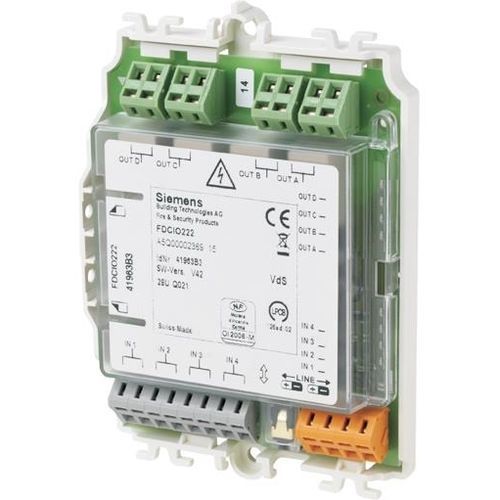

デジタル入出モジュール FDCIO222

フィールドバス出力4出力4

製品説明
技術的状態の表示（例：扉や換気の制御）やアラーム動作（例：スプリンクラーアラーム）用に、4つの独立した無電位接点（閉/開）を接続するためのモジュール。入力線は断線および短絡（終端抵抗）を監視します。各入力は火災制御盤から状態またはアラームのメッセージとして個別に設定可能です。火災制御用機器向けに無電位リレー接点（AC 250 V / 4 A）を持つ4出力を備えます。状態表示はLED。電源はFDnet/C-NET経由。入出力モジュールは8個の抵抗とTS35 Uレール用の取付足2個を含みます。

利用可能なドキュメント

• 製品データシート
• 認証書（VdS、LPCB、UKCA、EC宣言、Declaration of Performance）
• 環境宣言および設置/取扱説明書

特徴 / 技術仕様

• 製品番号：FDCIO222
• 在庫番号：A5Q00002369
• GTIN / EAN：4047625014889
• 動作温度：-25…60 °C
• 保管温度：-30…+65 °C
• 規格：CEA GEI I-084、EN 54-17、EN 54-18
• 保護等級：IP30；外部筐体使用時はIP65
• 相対湿度：≤95 % rel.
• 動作電圧：DC 12…33 V
• ケーブル許容断面：0.2…1.5 mm²（2.5 mm²）
• システム互換性：FDnet -> FS20、AlgoRex、SIGMASYS；C-NET -> FS720
• 通信プロトコル：FDnet / C-NET
• 待機電流：0.6…0.75 mA
• リレー出力（無電位）：AC 250 V、4 A、最大 1000 VA；DC 30 V、4 A、最大 120 W
• 寸法（W x H x D）：130 x 90 x 20 mm
• 色：ピュアホワイト、RAL 9010
