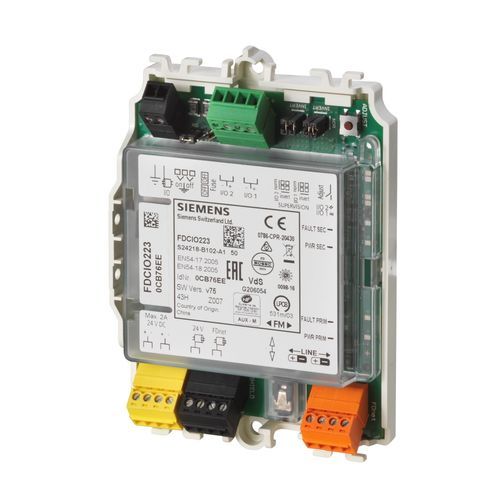

デジタル入出モジュール FDCIO223

イーサネット入出力2監視システム用

製品概要
集合アドレス（GMT/コンベンショナル）火災感知器のライン接続および周辺機器の監視制御用の入出力トランスポンダーモジュール。2つのI/Oチャネルはそれぞれ独立して、集合検出器ライン、接点入力、制御出力、または確認入力を伴う制御出力としてパラメータ設定可能。状態はLEDで表示。2個のTranszorbダイオード（20 V）、8個の抵抗、TS35レール用取付足2個を同梱。

特長

• 集合GMT／コンベンショナル検出器ラインの接続
• 煙遮断ダンパ、警報装置、ドアマグネット、消火起動装置などの監視制御
• 柔軟に設定可能な独立2チャネル（ライン、接点入力、制御出力、確認）
• 確認用の監視時間ウィンドウを選択可能
• LEDによる状態表示
• Transzorbダイオード、抵抗、TS35取付足を含む

書類／認証

• 型式: FDCIO223
• 発注コード: S24218-B102-A1
• データシートおよび設置説明書（入出力モジュール Transponder）
• VdS認証 - FDCIO223
• 性能の継続性証明書 - FDCIO223
• UKCA / CE 宣言および性能宣言書
• 環境製品宣言 - FDCIO223

技術仕様

• 動作温度: -25…60 °C
• 保存温度: -30…+65 °C
• 規格: CEA GEI I-084、EN 54-13、EN 54-17、EN 54-18
• 外部電源: DC 18…32 V
• 動作電圧（バス）: FDnet / C-NET DC 12…33 V
• 相対湿度: ≤85 %
• 保護等級: IP30（外部ハウジング使用時 IP65）
• 終端抵抗: 3.3 kΩ/680 Ω、2.7 kΩ/560 Ω、3.3 kΩ
• ケーブル許容断面積: 0.2…1.5 mm²（2.5 mm²）
• 制御出力: DC 24 V ± 5 % / 2 x 1 A または 1 x 1.5 A
• システム互換性: FDnet -> FS20, AlgoRex, SIGMASYS；C-NET -> FS720
• 通信プロトコル: FDnet / C-NET
• 検出器ライン互換性: 集合GMT Siemens/Cerberus、Synovaコンベンショナル/SynoLINE300、SynoLINE600等
• 寸法（W x H x D）: 132 x 90 x 24 mm
• 色: ピュアホワイト、RAL 9010
