シミュレーション用ソフトウェア Simcenter Flotherm

熱分析開発用デジタルツイン

製品概要

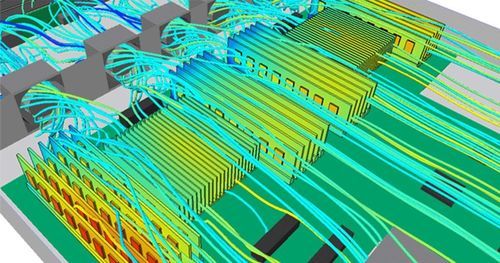

Simcenter Flothermは、電子機器の冷却シミュレーションをリードするソフトウェアで、初期設計段階から最終検証までの熱解析ワークフローをサポートします。PCB、ICパッケージ、エンクロージャーからデータセンターなどの大規模システムまで、サブミクロンからメートルまでの幅広い長さスケールを処理可能な高速かつ高精度な熱解析を提供します。熱デジタルツインの開発を支援し、設計の信頼性向上や開発期間短縮に寄与します。

主な機能

• 過渡熱解析（トランジェント解析）：時間依存の電力変動、サーモスタット制御、ファン制御、電源サイクルや動作モード遷移のモデリングをサポート。
• 堅牢なメッシング：構造化デカルトグリッドによる安定した高速メッシュ。局所解像度の制御により細部の精度を確保しつつ高速処理を実現。
• SmartPartテクノロジー：ヒートシンク、ファン、ヒートパイプ、エンクロージャーなど電子機器固有コンポーネントのSmartPartsライブラリでモデリング作業を短縮。
• 豊富なライブラリ：メーカー部品ライブラリ（例：ROHMなど）や再利用可能なSmartPartを提供。
• BCI-ROM（境界条件に依存しない次数低減モデル）：フル3D CFDと比較して桁違いに高速な過渡解析（事例では非常に高速な解法）。FMU、VHDL-AMS、Matlab/Simulinkなど複数形式へエクスポート可能で、システム級解析や回路シミュレーションに組み込み可能。
• 自動モデルキャリブレーション、パラメトリック解析、最適化機能を搭載。

統合と互換性

• EDA/MCAD統合：ODB++など主要なEDA形式の取り込みに対応し、基板配線・部品配置情報を活用した忠実度の高いモデル化が可能。
• CADデータの前処理（MCADインポート）と自動処理機能により、設計変更時のワークフローを効率化。
• 解析結果やモデルを外部ツールと連携可能（例：FMU、VHDL-AMS、Matlab Simulinkなどの形式での出力）。

新機能 / 最近の強化点

• Simcenter Flotherm Packユーティリティの強化：モノチップICパッケージの詳細な熱モデル（2RやDelphiコンパクト熱モデル）の作成機能向上。
• SmartPartおよびECXML機能の改善、ROHM半導体コンポーネントライブラリの追加。

用途・利点

• 初期アーキテクチャ設計から最終の熱検証までのワークフロー短縮。設計の反復回数削減と信頼性向上。
• 大規模で多数コンポーネントを持つ電子モデルの解析に適し、設計意思決定の迅速化に貢献。
• 自動化（スクリプト、マクロ、Python/XML）によりPCB熱解析のワークフローを効率化。

Caractéristiques / spécifications techniques

• 製品名（商用表記）: Simcenter Flotherm
• 製品タイプ: Software: On-premises
• 主要機能: 過渡（トランジェント）解析、堅牢なデカルトメッシング、SmartPartライブラリ、BCI-ROM（次数低減モデル）、自動モデルキャリブレーション、パラメトリック解析、最適化
• 統合・出力形式: EDA/MCADインポート（ODB++等）、FMU、VHDL-AMS、Matlab/Simulink 互換出力
• 対応スケール: サブミクロン〜メートル（マルチスケール対応）
• 主な用途: PCB/ICパッケージ/エンクロージャーの熱設計、ファン制御・電力デレーティング評価、データセンターの熱解析など
• 作成日（ページメタ）: 2023-02-08
• 最終更新日（ページメタ）: 2026-05-05
• ベンダー（販売者）: Siemens
