シミュレーション用ソフトウェア HyperLynx

PCB設計デザイン3D モデル化

概要 HyperLynx は、回路図の探索、プレレイアウトのシミュレーション、ポストレイアウトの検証および2D/2.5D/3D電磁モデリングを網羅する統合型のPCB解析・検証ソフトウェアスイートです。SI、PI、EM、DRC の機能を統合し、段階的な検証ワークフローと自動最適化を実現します。

主な機能

• プレレイアウトでの探索と制約定義により製造可能な設計ルールとスタックアップ選定を支援
• シグナルインテグリティ (SI)：汎用信号、SerDes、DDR インターフェースのプロトコル対応解析
• パワーインテグリティ (PI)：DC ドロップ、AC/デカップリング解析および PDN の過渡評価
• 2D/2.5D/3D 電磁モデリング：フルウェーブおよびハイブリッドソルバーによる高精度解析
• 自動設計ルールチェック (DRC) とポストレイアウトのトポロジ抽出
• アナログ/ミックスドシグナル (AMS)：SPICE ベースのシミュレーションとマルチドメイン連成
• 自動化最適化：パラメータスイープ、エキスパートガイド探索、応答曲面法など

製品群 / 適用例

• HyperLynx Signal Integrity (HL‑SI)
• HyperLynx Power Integrity (HL‑PI)
• HyperLynx Advanced Solvers (3D EM)
• HyperLynx Design Rule Check (HL‑DRC)
• HyperLynx Analog/Mixed‑Signal (HL‑AMS)

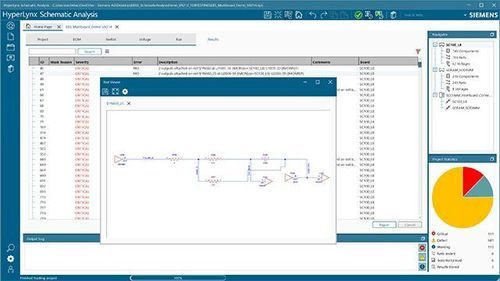

• HyperLynx Schematic Analysis (HL‑SA)
• Z‑Planner Enterprise（スタックアップ設計・材料ライブラリ）

主な利点

• 回路図からレイアウトへのデータ連携がシームレスな SI/PI/EM/DRC 統合環境
• プログレッシブ検証ワークフロー：高速チェックから高精度シミュレーションへ段階的に移行
• DDR や SerDes 向けのプロトコル対応とベンダー固有解析
• 大規模マルチチャネル設計向けのバッチ自動化ワークフロー
• 初心者から専門家まで対応するスケーラブルなワークフローと高度なソルバーオプション

典型的な用途

• 回路図段階での早期検証による配線・接続ミスの検出
• プレレイアウトでのシミュレーションとスタックアップ計画により製造可能な制約を設定
• ポストレイアウトでの SI/PI/EMC サインオフと規格適合検証
• 多数のシリアルリンクに対する自動解析と合否判定、マージン評価
• PDN 最適化とデカップリングネットワークのチューニングによる過渡電流対応

仕様 / 技術情報

• 対応解析：SI（時域/周波数域）、PI（DC/AC/過渡）、AMS（SPICE）、EM 2D/2.5D/3D
• プロトコル対応：DDRx 系列および 250+ のシリアルプロトコル/バリアントをサポート
• 最適化手法：パラメータスイープ、エキスパートルール、応答曲面法
• ワークフロー統合：回路図 → レイアウト → 検証、ポストレイアウトの自動トポロジ抽出
• スタックアップ計画：Z‑Planner Enterprise による材料ライブラリ、銅粗さ・損失モデル統合
