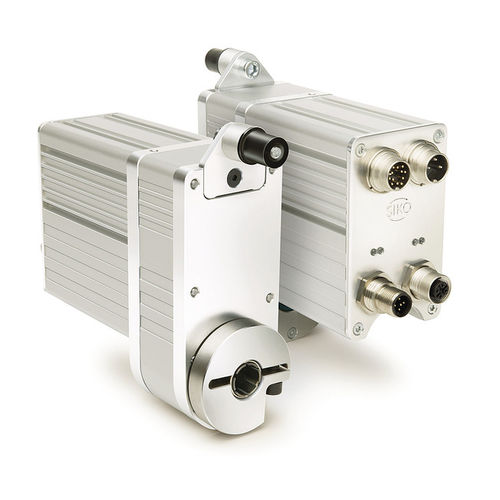

アクチュエータ AG02 フィールドバス
フィールドバス
複雑な位置決め作業を可能にする堅牢で強力なアクチュエータ
プロファイルAG02フィールドバス。
簡単な取り付け
最大φ14mmまでの中空軸に対応
出力軸にアブソリュート位置エンコーダを内蔵
位置決めコントローラ内蔵
フィールドバスインターフェース内蔵(オプション)
特徴 - 技術データ - 追加情報
シャフト - 黒色仕上げスチール
ハウジング - アルミニウム
動作モード - S3 断続運転:DC25 %.10分 - EN 60034-1
重量 - 1.6 kg - (重量)
- 1.2 kg - (フィールドバス)
電気データ
モーター
特徴 - 技術データ - 追加情報
動作電圧 - 0 ...DC24V - 逆極性保護
- 24 V DC ±10 % - 逆極性保護。FWMモーターコントロール使用時
- 24 V DC ±10 % - 逆極性保護 フィールドバス
入力電力 - 70 W
- 150 W -
パラメータ保存数 - 105 cydes - 校正作業にも適用されます{ABMのみ)
定格電流 - 5.8 A ** (150 W me**) /** (70 W-M rneflor) % - 最大負荷電流 i = 55.3 / i = 62.2
- 2.9 A - 最大負荷電流 i = 55.3 / i = 62.2
- 2.1 A ±4 % {70 W-M モータ) - 最大負荷電流 i = 135.8
接続方式 - 2x M16 プラグコネクタ - 3-pole.1x ピン; 7-pole.1x ピン
- 2x M16 プラグコネクタ - 3-pole.1x pin; 12-pole.1x ピン
- -2x M12 プラグコネクタ (A-coded) - 5-pole.1x pin; 5-pole.1x ソケット (CAN)
- 2x M12プラグコネクタ(B-coded) - 5-pole.1x ピン; 5-polig.1x ソケット (PB)
---
