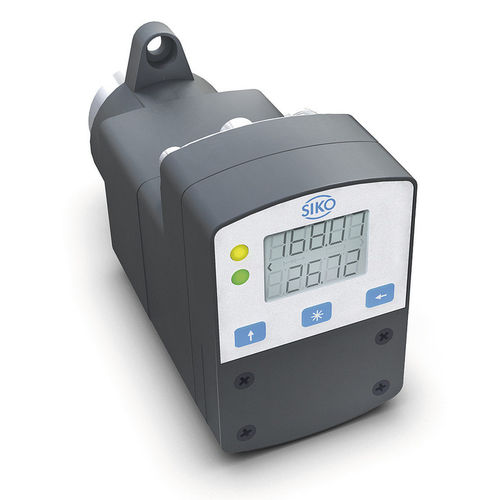

アクチュエータ AG05 フィールドバス
フィールドバス
自動化された位置決め作業のための高性能で非常にコンパクトなアクチュエータ
プロファイルAG05フィールドバス。
取り付けが簡単、追加のカップリングは必要ありません
ステンレススチール製14mm中空シャフト、ガラス繊維強化ケーシング
長寿命のブラシレスDC24Vモーター
固体絶対センサ、磁気センシング技術
目標と位置の値と操作キーのための2行LCD
ユーザーガイダンスのための2つのLED
統合された RS485 または CANopen インターフェイス
統合された位置制御装置
M8 + M12部品実装技術
機械データ
機能 - 技術データ - 追加情報
シャフト-ステンレス鋼-ステンレス鋼
ハウジング-ガラス繊維強化プラスチック
クランピングリング - ステンレススチール
トルクピン-ステンレス鋼-フォームA
- ステンレス鋼-フォームB
公称トルク / 定格速度 - 3 Nm、75 rpm ±10 % - i = 66
- 5 Nm、50 rpm ±10 % - i = 98
動作モード - Aussetzbetrieb S3: 25 % ED.10分 - EN 60034-1
重量 -0.45kg
電気データ 特徴 - 技術データ - 追加情報
動作電圧 - 24 V DC ±10 % - 逆極性保護。
- 24 V DC ±10 % - 逆極性保護。
入力電力-58W -出力段
バッテリー - CR2477N、3 V リチウム。950 mAh
電池寿命 -5年{s} -環境条件による
パラメータの保存 - 106 cydes - 較正操作にも適用されます。
定格電流 - 2.2 A ±10 % - 最大許容トルク時 {出力段)
- <50 mA ±10 % - 24 V DC(コントロール)にて
表示/表示範囲-5桁液晶7セグメント。 -高さ7mm - デンドマルポイント。2列 - スペダルチャレーダー
スペシャル文字 - バッテリー。
ステータス表示 - 2つのLED
---
