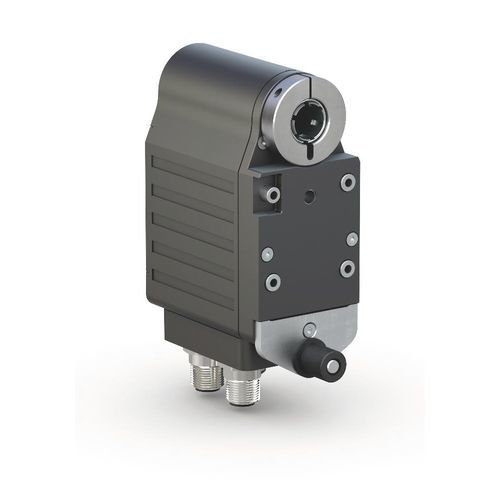

ロータリーアクチュエータ AG03/1

電動コンパクト高性能

アクチュエータ AG03/1 フィールドバス フィールドバス 複雑な位置決め作業に対応する高性能コンパクトアクチュエータ プロファイルAG03/1フィールドバス。 省スペース、簡単実装 最大φ14mmまでの中空軸貫通型 ブラシレス50W、24Vの長寿命ECモーター 逆極性および過負荷保護機能を備えた統合された電源および制御電子機器 出力軸にアブソリュート位置エンコーダを内蔵 M12コンポーネントマウント技術を用いたCANopenまたはProfibus-DP統合型 RS458/SIKONETZ5インターフェイスとM8コンポーネント実装技術を統合 機械データ 機能 - 技術データ - 追加情報 シャフト - blacx仕上げ スチール - スチール ハウジング - アルミニウム/亜鉛ダイキャスト - アルマイト処理/粉体塗装 公称トルク / 定格速度 - 3.2 Nm（100 rpm） - i = 48 - 1.6 Nm (200 rpm) - i = 24 動作モード - S3 間欠動作：25 % DC.10分 - EN 60034-1 重量 - '1.2 kg 電気データ 機能 - 技術データ - 追加情報 動作電圧 - 24 V DC ±10 % - 逆極性保護。 - 24 V DC ±10 % - 逆極性保護されています。 入力電力 - 58 W - 出力段 バッテリー - CR2477N、3 V リチウム。950 mAh バッテリーの寿命 - 5年{s} - 環境条件による パラメータの保存量 - 105 cydes - 較正操作にも適用されます。 定格電流 - 2.4 A ±10 % - 最大許容トルク時 {出力段) - <100 mA - 24 V DC（制御）で。PB.S3/09.IOL.IOL2 ステータス表示 - 2つのLED キー - タッチキー - セットアップモード用 バス接続 - CANopen.プロフィバス-DPSIKONETZ5 - インターフェイスのガルバニック絶縁 - Profibus-DP - インターフェイスのガルバニック絶縁 - SIKONETZ5 - 界面のガルバニック絶縁 - lO-Link.IOL - 動作電圧、出力段との間はガルバニ絶縁されています。
