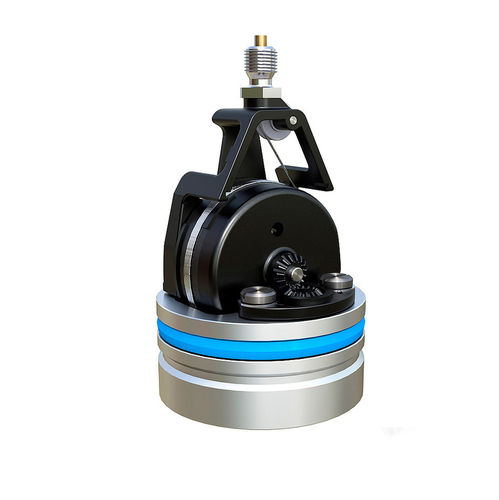

ワイヤ－位置センサ SGH10

CANopenシリンダー用油圧用途

ワイヤー式エンコーダ SGH10 測定長1までの油圧シリンダ用ポジションセンサ ワイヤー式エンコーダSGHは、油圧シリンダ内のシリンダストロークの絶対値、直進性を測定します。新しい測定システムのおかげで、コストのかかるピストンの穴あけ加工はもはや必要ありません。その結果、他の測定システムと比較して統合コストが低く、ピストンの弱体化を効果的に回避することができます。ハイライトこの測定システムは、伸縮式シリンダーにも使用することができます。 SPS IPC Drives 2015の枠組みで、展示会とオンライン訪問者はSGH10をDirectIndustry i-NOVO AwardのTECH部門の受賞者として推薦しました。 プロフィール SGH10。 測定範囲 0 ... 1000 mm (39.37インチ) アブソリュート測定方式 CANopenインターフェース、アナログ。電流・電圧 動作電圧 9 ... 32 VDC 300barまでの耐圧、500barまでの圧力ピーク値 高い柔軟性、ティーチインによるあらゆる測定長への調整可能 高い電磁両立性 高い耐衝撃性、耐振動性 特徴 - 技術データ - 追加情報 フランジ - アルミニウム - シーリングリング {UN B R) ハウジング - 合成樹脂 - PA66 ワイヤーデザイン - e0.45 mm - スチールロープ (ステンレス) 伸展力 - 22 N 加速度 - 210 m/s2 ・・・。 重量 -0.15 kg -。 電気的データ - - - 1 アナログインターフェース機能 - 技術データ - 追加情報 動作電圧 - DC9～32V - 出力 0～32V5 V. 0.5 ... 4.5 V. 0.25 ... 4.75 V. 1.0 ... 4.9 V. 極性反転 - 12...32VDC - 出力 0 ...10 V. 逆極性保護
