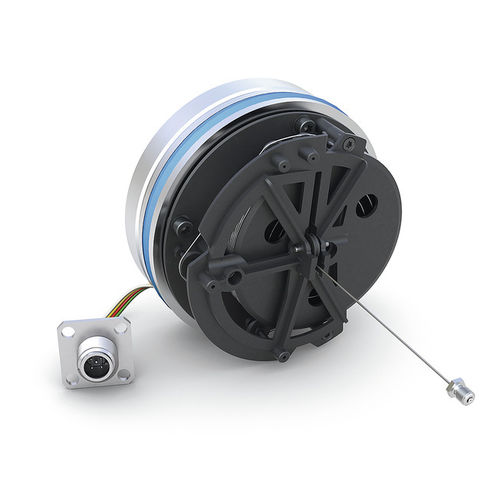

ワイヤ－位置センサ SGH50

アナログCANopenシリンダー用

ワイヤー式エンコーダ SGH50 測定長5000mmまでの油圧シリンダ用ポジションセンサ 油圧シリンダ、テレスコピックシリンダ、ピストンアキュムレータ用のアブソリュートポジションセンサ。耐久性、信頼性、堅牢性に優れています。30年以上にわたるワイヤー式センサーの経験をもとに開発されました。 プロファイル SGH50。 アブソリュート測定システム 350barまでの耐圧、450barまでの圧力ピークに対応 高い柔軟性、ティーチインによりあらゆる測定長に対応可能 冗長化インターフェース(CAT3)対応 パフォーマンスレベルdまで対応可能な安全バージョン アナログ、CANopen、SAE J1939、CANopenセーフティインターフェース 特徴 - 技術データ - 追加情報 フランジ - アルミニウム - シーリングリング {UN B R) ハウジング - 合成樹脂 - PA66 ワイヤーデザイン - e0.45 mm - スチールロープ (ステンレス) 伸展力 - 24 N 加速度 - 224 m/s2 ・・・。 電気データ アナログインターフェース機能 - 技術データ - 追加情報 動作電圧 - 9 ～ 32VDC - 出力時の周囲条件 MH. 0 ...5 V. 0.5 ... 4.5 V. 0.25 ... 4.75 V. 1.0 ... 4.9 V. 逆極性保護 - 12...32VDC - 周囲条件 MH. 出力時 0 ...10 V. 逆極性保護 - 12...32VDC - 周囲条件 MH. 出力時 0 ...20 mA.4 ... 20 mA. ただし、UB > Uload +2.0 V. 逆極性保護されています。 - DC24V ±20% - 環境条件 CE.逆極性保護 消費電流 - <40 mA - DC24 Vの場合。 - <80mA以下 - DC12V時。 入力電力 - <1 W - 無負荷時、エンコーダ1台あたり パラメータ保存数 - 105 cydes - 校正作業にも適用されます。
