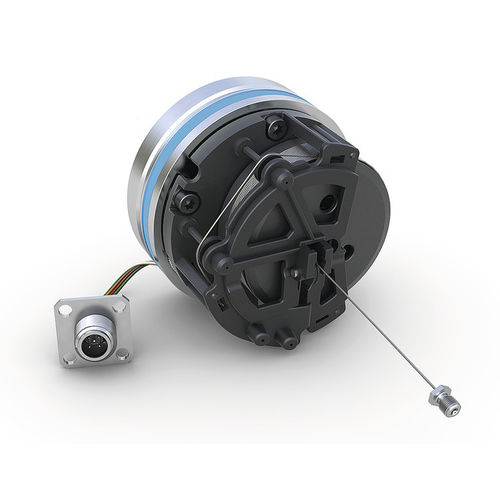

アナログワイヤーエンコーダ SGH25

CANopenSAE J1939冗長

ワイヤーアクチュエーター式エンコーダ SGH25 測定長さ2500mmまでの油圧シリンダー用の位置センサー 油圧シリンダ、テレスコピックシリンダ、ピストンアキュムレータの位置測定、速度測定用の絶対ワイヤアクチュエーションセンサ。30年以上のワイヤ作動式センサ技術の経験に基づく、耐久性、信頼性、統合性に優れたセンサです。 プロファイル SGH25。 測定範囲 0 ～ 2500 mm (98.42 インチ) 絶対測定システム 350バールまでの耐圧、450バールまでの圧力ピーク 高い柔軟性、ティーチインのおかげですべての測定長さに調整可能 冗長インターフェース(CAT3)が利用可能 パーフォマンスレベルdまで使用可能な安全バージョン アナログ、CANopen、SAE J1939、CANopen安全インターフェース 機能 - 技術データ - 追加情報 フランジ - アルミニウム - シーリングリング (HNBR) ハウジング - 合成樹脂 - PA66 ワイヤーデザイン - e0.45 mm - スチールロープ（ステンレス製 伸長力-23.9N 加速 - 224 m/s2 重量 -0.35kg 電気データ アナログインターフェース 特長 - 技術データ - 付加情報 動作電圧 - 9 ... 32VDC - 周囲条件 MH. at output 0 ...5 V. 0.5 ... 4.5 V. 0.25 ... 4.75 V. 1.0 ... 4.9 V. 逆極性保護 - 12...32VDC - 周囲条件 MH. at 出力 0 ...10 V. 逆極性保護 - 12...32VDC - 周囲条件 MH. at 出力 0 ...20 mA.4 ... 20 mA.しかし、UB > Uload +2.0 V.逆極性保護された - 24 V DC ±20 % - 周囲条件 CE. 消費電流 - <40 mA - 24 V DC で。 - <80 mA - 12 V DCで。 電源入力 - <1 W - 負荷なし。 パラメータの保存量 - 105 cydes - 較正操作にも適用されます。
