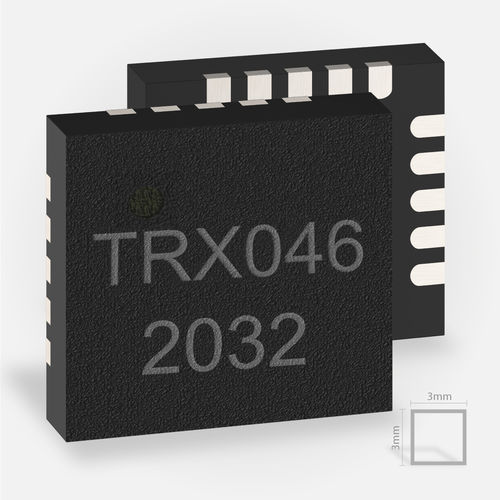

レーダートランシーバー TRX_024_046

RFアナログ集積回路

IC TRX_024_046 は、 24.00～24.25GHz の ISM バンドに対応した小型アナログレーダーフロントエンドです。本製品は，当社で広く採用されているTRX_024_006の後継製品であり，前製品の基本仕様をほぼ踏襲しています。大幅な改善として、ESD安定度が2000V（Class2）に向上しました。また，CW/FMCWの両モードで動作させることができるため，幅広いアプリケーションに対応することができます。主な用途は、距離20mまでのSRD（Short Range Device）です。パッチアンテナ、またはアンテナとビームレンズ/リフレクターの組み合わせにより、レーダーのビーム角を小さくし、動作距離を最大200mまで伸ばすことが可能です。2GHzの周波数帯域を持つこのレーダーフロントエンドは、タンクレベル探査用レーダーにも適しています。 RFトランシーバICであるTRX_024_046は、レーダ送信部と受信部の両方で、制御ピンを介して選択可能な2つの増幅レベルを備えています。また、別出力により、基本周波数の1:32の比率で内部VCOの周波数リファレンスを提供します。これにより、例えば、低コスト部品やFR4プリント基板材料を使用した設計の最適化が可能になります。 このレーダーMMICの送信は、送信ブランチのイネーブルピンを使用してオフにすることができます。低デューティサイクルと100μsまでの短い立ち上がり時間での動作モードでは、最小限の消費電力が達成されます。
