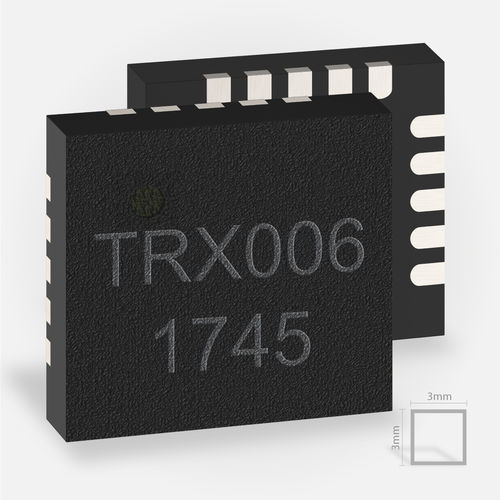

レーダートランシーバー TRX_024_006

RFISMバンドアナログ

IC モジュール TRX_024_006 および TRX 024_007 は、 24.00 ～ 24.25 GHz の ISM バンドに対応した小型アナログレーダーフロントエンドです。幅広いアプリケーションに対応するため、CWおよびFMCWモードでの動作が可能です。主な用途は、20mまでの短距離装置（SRD）です。この動作距離は、ビームレンズを使用したセットアップにより、最大200mまで伸ばすことができます。また、タンクレベルプローブレーダー(T)LPRにも使用されています。 TRX_024_006 と TRX 024_007 の両 RF トランシーバ IC は、2 レベルの増幅とゲインを備えており、それぞれ送信側と受信側の制御ピンで選択することができま す。別の出力は、基本周波数の 1:32 (TRX_024_006) または 1:8 (TRX_024_007) の比率で内部 VCO の周波数リファレンスを提供します。これにより、例えば、コスト効率の高いPCB材料を使用したセットアップを最適化することができます。 これらのレーダーMMICの送信は、送信ブランチのイネーブルピンを使用してオフにすることができます。低デューティサイクルと最大100μsの短い立ち上がり時間での動作モードでは、最小限の消費電力が達成されます。
