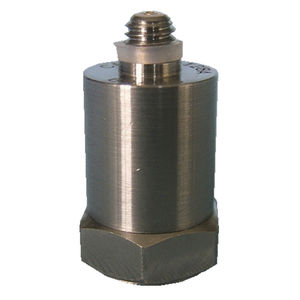

ピエゾ式加速度センサ
小型・高感度

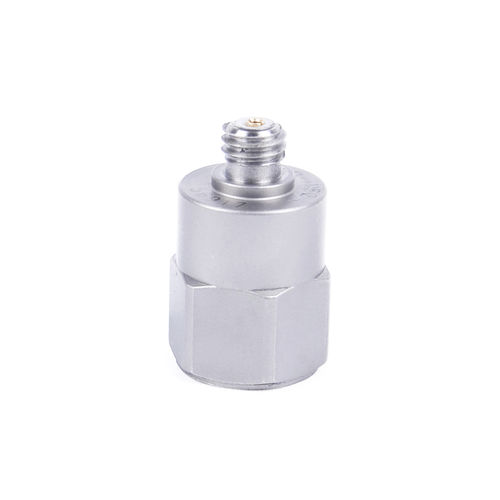

モデルCA-YD-182
特徴
IEPE、小型、軽量
広い周波数範囲、広いダイナミックレンジ
コストパフォーマンスに優れた汎用加速度センサ
トップ出力
仕様は以下の通りです。
感度(20±5 - 20mV/g
測定範囲(pk) - 250 g
最大横感度 - ≤5 %
周波数応答(±5%) 1~10,000 Hz - 1~ 10,000 Hz
マウント共振周波数 - 40,000 Hz
動作温度範囲40~120℃の範囲
温度特性-グラフ参照
衝撃限界 - 3000g
最大出力信号(pk) - ≤6 V
過渡期温度応答 - 10 mg/℃
磁気感度 - 1.5 g/T
ベースストレイン感度 - 0.2 mg/με
ノイズ(1~20KHz) - <0.5 mg
出力インピーダンス - <100Ω
動作電圧(定電流源) - DC+18~+28V
動作電流 - +2~+10mA(通常4mA
DCバイアス電圧:7±1V
取付方法:M5
センシングエレメント - 圧電セラミックス
センシングジオメトリー:リングシアー
ケース材質:ステンレススチール
重量:9g
出力 - L5
付属品
証明書 - 校正パラメータ、周波数応答
M5スタッド,保護キャップ-1個
L5/ L5 (2m) STYV-1 - 1個
---
