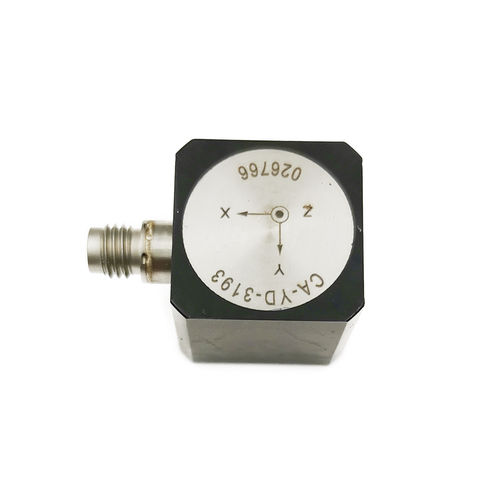

ピエゾ式加速度センサ
モデルCA-YD-3193
特徴
* 小型・軽量、1/4-28 4ピンソケット出力
* 3軸(X,Y,Z)出力
* ワイドな周波数特性
仕様
感度(20±5℃) ~10 mV/g
測定範囲(pk) 500 g
最大横感度 ≤5
周波数応答(±10%) 1~ 4,000 Hz
マウント共振周波数 20,000 Hz
動作温度動作温度範囲 -40~+120
温度特性 グラフ参照
衝撃限界(pk) 2000 g
最大出力信号(pk) ≤6 V
ノイズ <2 mg
出力インピーダンス <100 Ω
動作電圧(定電流源) +18〜+30 VDC
動作電流 +2〜+10 mA
DCバイアス電圧 12±2 V
取り付け方法 M5
センシングエレメント 圧電セラミックス
センシングジオメトリー シアー
ケース素材 ステンレススチール
重量 16g
出力 1/4-28 4ピンプラグ
付属品
証明書 校正パラメータ、周波数応答
M5スタッド、保護キャップ1個
RVVP4-0.1(2m)4ピンケーブル
片端4ピンプラグ、片端フリー
---
