制作の説明。
IEPEとはIntegrated piezoelectricの頭文字をとったもので、加速度センサの内部整数化回路を意味しています。
当社のIEPE圧電センサは、内部にチャージアンプを内蔵しているため、一般的なIEPE圧電センサはDC電源を使用する必要があります。

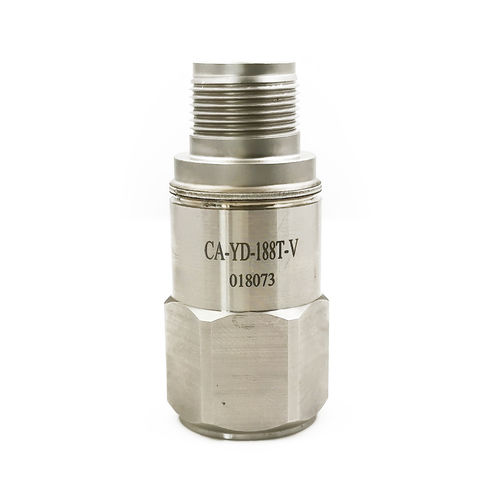

ピエゾ式加速度センサ
モデルCA-YD-188T-V
特徴
- IEPE内蔵、低ノイズ、外乱への強い耐性
- アイソレート、フローティング、産業用サイトモニタリング
- MIL-C-5015準拠の2ピンソケット出力
仕様
感度(20±5℃) 500mV/g
測定範囲(pk) 100 g
最大横感度 <5
周波数応答(±10%) 0.6~5,000 Hz
(±3dB)
0.1~10,000 Hz
振幅直線性 <1
動作温度範囲 -40~+120 ℃
温度特性 グラフ参照
衝撃限界(pk) 2000 g
ノイズ(rms) ≤40 μV
出力インピーダンス <100 Ω
動作電圧(定電流源) 18~28 VDC
動作電流 2〜10mA
DCバイアス電圧 12±2 VDC
ケース・アイソレーション ≥100 MΩ
取付方法 1/4-28
センシングエレメント 圧電セラミックス
センシングジオメトリー シアー
ケース材質 ステンレススチール
密閉度 IP67
重量 ~100g
出力端子 5/8-24 2ピンソケット
付属品
証明書 校正パラメータ
1/4-28 コンバート M6 スタッドワン
---
