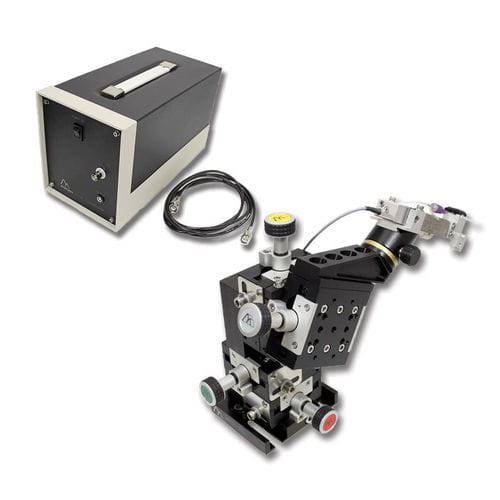

圧電マイクロマニピュレーター MXPZT-300

MXPZT-300シリーズのソリューションスイッチャーは、高速ピエゾフレクシャーガイドナノポジショナーを使用して、ソリューションスイッチングアプリケーションでピペットチップを移動させます。これは、記録電極に対してシータガラスのソリューションストリームを理論上の最大速度に近い速度で切り替えるように設計されており、200マイクロ秒未満の典型的な細胞応答曲線を可能にします。これにより、薬物や他の要素に対する細胞応答を測定するのに理想的なシステムとなります。

操作と特徴

• ピエゾの動きは、標準の記録アンプ装置からの入力によってトリガーされ、距離、周波数、および滞留時間の制御を可能にします。
• システムには、ピエゾアンプボックスと入力整形ボードが含まれており、ピペットチップの振動を大幅に低減し、特定の構成に固有の共振を事実上排除するように再プログラムできます。
• 250ミクロンの横方向移動を提供するナノポジショナーは、超安定したMX1640クロスローラーマイクロマニピュレーターに取り付けられており、4軸すべてで20mmの移動を提供します。第4軸は、望ましいアプローチのために任意の角度に設定でき、ピエゾ/ピペットアセンブリの回転のためにMXC-45を組み込み、ガラスの交換を容易にします。
• MX1640のベースには、マニピュレーター全体の回転のための組み込みの粗調整があり、より正確な動きのためにMX-RS回転ステージと一緒に使用できます。

製品の特徴

• 250 µmの移動範囲
• 6ミリ秒未満の全移動
• 4軸手動マニピュレーターが含まれています
• 事前配管されたシータガラスピペットが1本付属しています。追加のピペットは別売りです
• RoHS準拠
• CE準拠

性能仕様

• PZTヘッド:
  • 移動: 250 µm
  • 最小制御可能な動き: 0.3 nm
  • コマンド入力: -10 Vから+10 V
• MX1640手動マニピュレーター:
  • 最大負荷: 2 lbs
  • 軸ごとの移動: 0.80インチ (20 mm)
  • 最小制御可能な動き: 5 µm

特性 / 技術仕様

• 高速ピエゾフレクシャーガイドナノポジショナー
• 細胞応答測定における迅速なソリューション切り替えに最適
• ピエゾアンプボックスと入力整形ボードを含む
• MX1640クロスローラーマイクロマニピュレーターに取り付けられています（4軸、各20 mmの移動）
• アプローチ角度と回転のために調整可能な第4軸
• 粗調整と微調整が可能な回転調整
• RoHSおよびCE準拠
