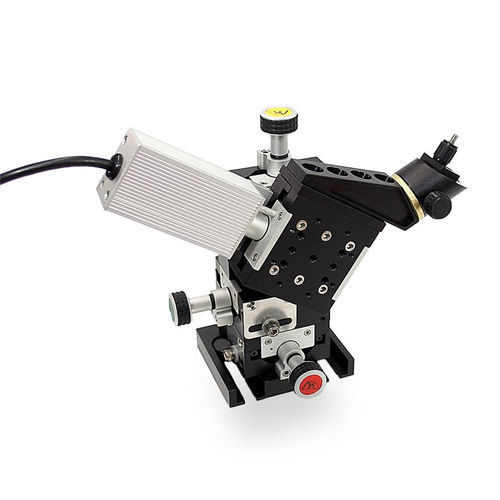

電動マイクロマニピュレーター MX1641

3軸方向　

MX1641シリーズのクロスローラーマイクロマニピュレーターは、入門レベルの研究やトレーニングコースに最適です。リードスクリューは、ドリフトのない操作を保証するために、しっかりとしたストップに対してスプリングで固定されています。MX1641は、X、Y、Z軸でスムーズなクロスローラーの動きを実現するために、40TPIのスクリュードライブポジショニングを採用しています。プローブ軸は、0°から180°までの希望のアプローチ角度に調整でき、0.2µmの解像度を持つ7600シリーズのモーター駆動ステージを組み込んでいます。MX1641は、eシリーズおよびMC2010コントローラーと組み合わせて、コントローラーとモーターエンコーダー間のクローズドループインターフェースを介して7600ステージを駆動することができます。クローズドループ接続により、それぞれ0.2µmおよび0.1µmの解像度が保証されます。エンコーダーカップリングにより、DR1000デジタルリードアウトを使用して、繰り返しまたは相対的な位置決め要件を満たすこともできます。すべてのケーブルは、感度の高い電気生理学実験中のノイズのない操作を保証するためにシールドされています。高速バージョンはリクエストに応じて利用可能です。

製品の特徴

• 4軸で1.7mm/秒の高速位置決め
• 3つの手動軸で40ピッチ調整
• モーター駆動プローブ軸での線形アプローチ
• 直径3〜10mmのマウントロッドを保持します。

性能仕様

• 最大負荷：2ポンド
• 軸あたりの移動量：0.80インチ[20mm]

最小制御可能な動き

• 手動粗調整：5µm
• モーター駆動4軸：0.1µm
• バックラッシュ：< 5µm
• ポイントツーポイント精度：± 2µm

*最小制御可能な動き*: 調整スクリューの1°の回転に基づく

特性 / 技術仕様

• 4軸マイクロマニピュレーター：3軸手動駆動、1軸DCサーボモーター
• 軸あたり20mmの移動量
• 0.2µmのモーター駆動解像度
• eシリーズおよびMC2010コントローラーと互換性があります
• 高精度のためのクローズドループインターフェース
• ノイズのない操作のためのシールドケーブル
• 高速バージョンはリクエストに応じて利用可能です
