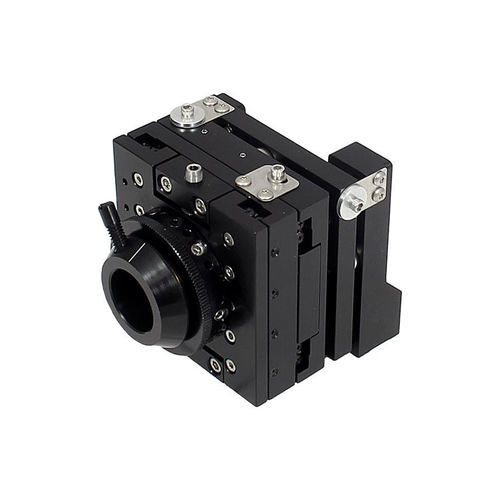

Z軸ポジショニングステージ CFTX

電動式3軸精密

CFTxシリーズのファイバートランスレーターの堅牢な設計により、過酷な環境での重要なアプリケーションや輸送中のアライメント維持に最適です。OTXレンズポジショナーに基づいており、軸がロックされている場合、4Gの衝撃に耐え、5ミクロン以上動くことはありません。100 TPIの精密ネジが正確な位置決めに使用され、六角調整器が誤った位置ずれを防ぎます。Z軸調整には、正確なフォーカシングのための80ピッチの内部ねじが備わっています。

製品の特徴

• 100ピッチの調整ネジ
• CFCシリーズのファイバーチャックに対応

性能仕様

• XおよびYの移動量：0.125インチ（3 mm）
• Zの移動量：0.18インチ（4.5 mm）
• ピッチとヨー：5°

特性 / 技術仕様

• 過酷な環境に適した堅牢な設計
• 輸送中のアライメントを維持
• OTXレンズポジショナーに基づく
• 4Gの衝撃に耐え、5ミクロン未満の動き（軸がロックされている場合）
• 位置決めのための100 TPI精密ネジ
• 誤った位置ずれを防ぐ六角調整器
• Z軸フォーカシングのための80ピッチの内部ねじ
• CFCファイバーチャックに対応
