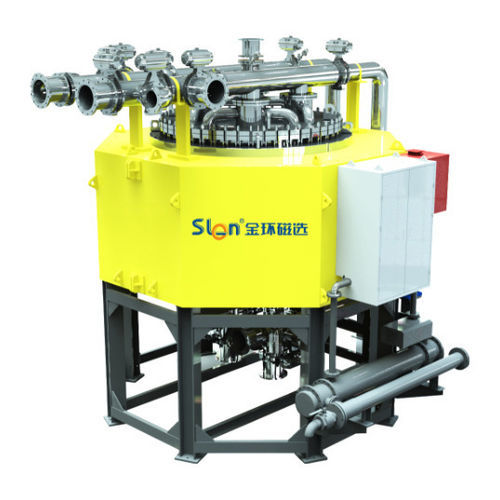

磁気濾過器 SJ series

研磨製品用自動洗浄式自動

製品説明：
SJ省エネ高回収磁気フィルター（HEMF）は、微粒非金属鉱物の脱鉄・精製用に設計されています。長石、石英砂、カオリン、ネフェリン、蛍石、カイヤナイト、シリマナイトなどの処理に適しています。SLon VPHGMSと組み合わせることで高品質な非金属精鉱の生産が可能です。

製品の特徴：

• 高濃度励磁コイルにより35%以上の省エネを実現；
• 高伝導性磁気ヨークが磁性媒体の分離面積を30%以上増加させ、処理能力と効率を向上；
• 磁界強度は連続可変、最大1.85 T；
• PLCフルオート制御システム：磁気マトリクスの洗浄に分解不要；
• 高圧水洗と高圧空気洗浄を組み合わせた排出・洗浄でマトリクスの目詰まりを防止；
• 細粒用：給鉱粒度40–400 mesh、給鉱密度10–30%。

動作および洗浄手順：
HEMFは高圧水洗装置、フレーム、省エネ励磁コイル、高伝導性磁気ヨーク、高濃度磁気マトリクス、高圧空気洗浄装置、二重循環式熱交換器などで構成されます。コイルに直流が流れるとマトリクス表面に高勾配の誘導磁場が発生します。周波数制御のスラリーポンプで下部ヨークへ流入したスラリーはマトリクスを通過し、磁性粒子はマトリクス表面に吸着され、非磁性粒子は通過して精鉱として排出されます。一定時間後、バルブ操作によりキャビティ内の残留スラリーを回流し、捕獲された磁性粒子は高圧水および高圧空気の併用で完全に洗浄されます。二重循環熱交換器によりコイルの温度が安定します。

技術仕様：

• モデル500（SJ-500J / SJ-500CJ）：キャビティ径500 mm；粒度40–400 mesh；給鉱密度10–30%；スラリ流量10–20 m3/h；鉱石処理量0.9–4.5 t/h；背景磁場0–1.6 / 0–1.7 T；ポンプ出力7.5 kW；洗浄水量20–25 m3/h；水圧0.8 MPa；最大部品重量8 t。
• モデル750（SJ-750J / SJ-750CJ）：径750 mm；スラリ流量15–45 m3/h；鉱石処理量2–10 t/h；ポンプ出力11 kW；洗浄水量20–30 m3/h；最大重量10 t。背景磁場0–1.6 / 0–1.7 T；粒度・密度は上記同様。
• モデル1000（SJ-1000J / SJ-1000CJ）：径1000 mm；スラリ流量45–70 m3/h；鉱石処理量3.5–18 t/h；ポンプ出力15 kW；洗浄水量35–45 m3/h；最大重量8 t。背景磁場0–1.6 / 0–1.7 T。
• モデル1250（SJ-1250J / SJ-1250CJ）：径1250 mm；スラリ流量50–100 m3/h；鉱石処理量5.5–28 t/h；ポンプ出力18.5 kW；洗浄水量60–70 m3/h；最大重量10 t。背景磁場0–1.6 / 0–1.7 T。
• モデル1500（SJ-1500J / SJ-1500CJ）：径1500 mm；スラリ流量75–150 m3/h；鉱石処理量8–42 t/h；ポンプ出力30 kW；洗浄水量90–110 m3/h；最大重量10 t。背景磁場0–1.6 / 0–1.7 T。
• モデル2000（SJ-2000J / SJ-2000CJ）：径2000 mm；スラリ流量120–300 m3/h；鉱石処理量14–72 t/h；ポンプ出力30 kW；洗浄水量90–110 m3/h；最大重量15 t。背景磁場0–1.6 / 0–1.7 T。
• モデル2500（SJ-2500J / SJ-2500CJ）：径2500 mm；スラリ流量250–500 m3/h；鉱石処理量22–113 t/h；ポンプ出力55 kW；洗浄水量140–160 m3/h；最大重量15 t。背景磁場0–1.6 / 0–1.7 T。

適合材料：

• 長石
• 石英砂
• カオリン
• ネフェリン
• 蛍石
• カイヤナイト
• シリマナイト
• その他の細粒非金属鉱物
