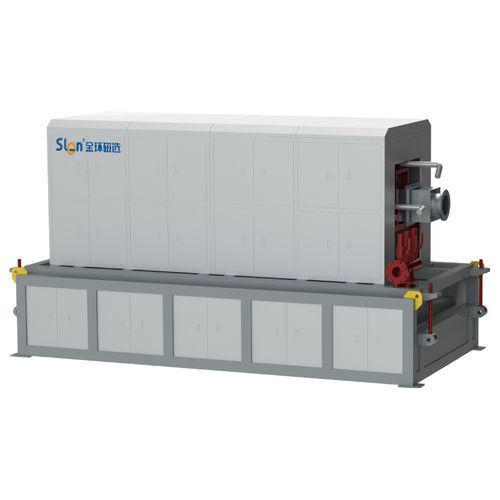

鉄金属用分離器 WCT series

永久磁石プロセス鉱石用

製品概要：
内部永久磁気選別機 WCT は、鉱物処理における前処理（プレコンセントレーション）および除鉄用に設計されています。混合鉱石から磁性鉱物を分離し、石英・長石・カオリンなどの非金属鉱物から鉄分を除去する用途に適しています。

用途：

• バナジウム‑チタン磁鉄鉱および混合鉄鉱の予選別
• 海浜砂、石英砂、粗粒鉱砂の濃縮
• 石英、長石、カオリン等の非金属鉱物の除鉄

主な特徴：

• 永久磁石および磁気マトリクスにより高い磁場強度と深さで高効率な分離を実現
• 幅広い粒度に対応し、目詰まりしにくい構造
• シリンダー回転速度と洗浄水量でコンセントレートの品位を調整可能
• 低エネルギー・低水量で運転コストを低減
• 省スペースで安定稼働、低騒音、保守が容易

動作原理：
供給物は給料箱に入り、分級溝を通じて分離シリンダーに供給されます。固定磁気システムが不均一な磁場を発生させ、磁性粒子は磁力と重力の作用でシリンダー内壁または磁気マトリクスに付着してシリンダーと共に回転します。上部の非磁性ゾーンに到達すると、磁性粒子は重力と洗浄水の作用で濃縮溝へ排出され、濃縮箱に集められます。非磁性物はシリンダー内壁に沿って直接尾鉱排出口へ流出し、磁性と非磁性の分離が行われます。

仕様（技術データ）：

• 共通パラメータ：給料比率 10–40%；作業角度 0–22°；給料粒度 0–15 mm；磁束密度 0.2–0.8 T
• WCT-1030 — シリンダー径：1000 mm；幅：3000 mm；回転速度：5–20 r/min；処理能力：5–100 t/h；電力：18.5 kW；重量：13 t
• WCT-1036 — シリンダー径：1000 mm；幅：3600 mm；回転速度：5–20 r/min；処理能力：60–120 t/h；電力：18.5 kW；重量：15 t
• WCT-1040 — シリンダー径：1000 mm；幅：4000 mm；回転速度：5–20 r/min；処理能力：70–130 t/h；電力：18.5 kW；重量：17 t
• WCT-1230 — シリンダー径：1200 mm；幅：3000 mm；回転速度：5–20 r/min；処理能力：70–120 t/h；電力：22 kW；重量：15 t
• WCT-1236 — シリンダー径：1200 mm；幅：3600 mm；回転速度：5–20 r/min；処理能力：90–140 t/h；電力：22 kW；重量：17 t
• WCT-1240 — シリンダー径：1200 mm；幅：4000 mm；回転速度：5–20 r/min；処理能力：100–150 t/h；電力：22 kW；重量：19 t
• WCT-1430 — シリンダー径：1400 mm；幅：3000 mm；回転速度：5–20 r/min；処理能力：90–160 t/h；電力：22 kW；重量：20 t
• WCT-1436 — シリンダー径：1400 mm；幅：3600 mm；回転速度：5–20 r/min；処理能力：100–170 t/h；電力：22 kW；重量：22 t
• WCT-1440 — シリンダー径：1400 mm；幅：4000 mm；回転速度：5–20 r/min；処理能力：110–180 t/h；電力：22 kW；重量：24 t
• WCT-1630 — シリンダー径：1600 mm；幅：3000 mm；回転速度：5–20 r/min；処理能力：120–170 t/h；電力：30 kW；重量：22 t
• WCT-1636 — シリンダー径：1600 mm；幅：3600 mm；回転速度：5–20 r/min；処理能力：130–190 t/h；電力：30 kW；重量：24 t
• WCT-1640 — シリンダー径：1600 mm；幅：4000 mm；回転速度：5–20 r/min；処理能力：140–200 t/h；電力：30 kW；重量：26 t
