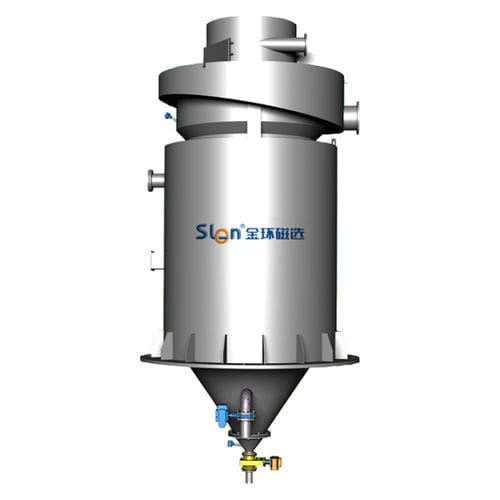

金属用分離器 CH-SWCXJ series

磁気プロセス鉱石用

製品説明
CH-SWCXJシリーズの自動磁気エルートリアーションカラムは、磁鉄鉱（マグネタイト）分離用に設計されています。鉱石の特性とプロセス要件に応じて、脱泥（デスライミング）、濃縮、品位向上を同時または段階的に実行できます。本装置は高周波スクリーンやサイクロンとの組み合わせによるミネラル処理フローへの統合に適しています。

製品の特長

• 脱泥：鉱物脈と磁性鉄のほぼ完全な分離を実現
• 高精度分離：鉱物の結合を分離し、低品位と高品位の分画を分ける
• 調整可能な運転：濃縮品の品位と回収率はプロセス目標に合わせて変更可能
• スケーラブルな能力：小規模処理能力や不均一な給料の制約を克服する設計
• プロセス統合：高周波スクリーンやサイクロンと組み合わせて磁性鉱物を効果的に回収
• プロセス最適化：濃縮セクションの複数の磁気分離装置を置換可能
• 節水設計：最適化された循環により水使用量を削減
• コンピュータ遠隔制御：自動監視および調整に対応

動作原理
循環水を底部から接線方向に供給し、分離領域内に均一な上昇渦流を形成します。鉱石は上部給料装置から投入され、分離領域に分散します。分離領域では複数の磁界が重畳して作用し、岩石や弱磁性物質は上昇渦流の影響で水流とともにオーバーフローして尾鉱となります。単体に分離された磁性鉄鉱粒子は、上向きの水流に対して磁場による下向きの力と重力が勝るため、カラム底部の濃縮品排出口から排出され濃縮物を形成します。

仕様 / 技術データ

• CH-SWCXJ1000L — 寸法 (mm): 1700×1700×4740; 電圧 (V): 380/220; 出力 (kW): 6; 水圧 (MPa): ≥0.2; 水量 (m³/h): 30-60; 水質 (ppm): ≤300; 円筒径 (mm): 1000; 最大荷重 (kg): 14200; 鉱石処理量 (t/h): 10-25; 給料密度 (%): ≥30; 濃縮品密度 (%): 50-70
• CH-SWCXJ1200L — 寸法 (mm): 1760×1760×4959; 電圧 (V): 380/220; 出力 (kW): 6; 水圧 (MPa): ≥0.2; 水量 (m³/h): 50-120; 水質 (ppm): ≤300; 円筒径 (mm): 1200; 最大荷重 (kg): 18000; 鉱石処理量 (t/h): 15-30; 給料密度 (%): ≥30; 濃縮品密度 (%): 50-70
• CH-SWCXJ1400L — 寸法 (mm): 2380×2380×5622; 電圧 (V): 380/220; 出力 (kW): 7.5; 水圧 (MPa): ≥0.25; 水量 (m³/h): 80-140; 水質 (ppm): ≤300; 円筒径 (mm): 1400; 最大荷重 (kg): 20000; 鉱石処理量 (t/h): 20-35; 給料密度 (%): ≥30; 濃縮品密度 (%): 50-70
• CH-SWCXJ1600L — 寸法 (mm): 2634×2634×6494; 電圧 (V): 380/220; 出力 (kW): 7.5; 水圧 (MPa): ≥0.25; 水量 (m³/h): 100-160; 水質 (ppm): ≤300; 円筒径 (mm): 1600; 最大荷重 (kg): 30000; 鉱石処理量 (t/h): 25-40; 給料密度 (%): ≥30; 濃縮品密度 (%): 50-70
• CH-SWCXJ1800L — 寸法 (mm): 2892×2892×7372; 電圧 (V): 380/220; 出力 (kW): 7.5; 水圧 (MPa): ≥0.25; 水量 (m³/h): 120-180; 水質 (ppm): ≤300; 円筒径 (mm): 1800; 最大荷重 (kg): 45000; 鉱石処理量 (t/h): 30-50; 給料密度 (%): ≥30; 濃縮品密度 (%): 50-70
• CH-SWCXJ2000L — 寸法 (mm): 3200×3200×7621; 電圧 (V): 380/220; 出力 (kW): 7.5; 水圧 (MPa): ≥0.25; 水量 (m³/h): 140-200; 水質 (ppm): ≤300; 円筒径 (mm): 2000; 最大荷重 (kg): 65000; 鉱石処理量 (t/h): 35-60; 給料密度 (%): ≥30; 濃縮品密度 (%): 50-70
• CH-SWCXJ2200L — 寸法 (mm): 3532×3532×8343; 電圧 (V): 380/220; 出力 (kW): 7.5; 水圧 (MPa): ≥0.25; 水量 (m³/h): 160-240; 水質 (ppm): ≤300; 円筒径 (mm): 2200; 最大荷重 (kg): 90000; 鉱石処理量 (t/h): 40-70; 給料密度 (%): ≥30; 濃縮品密度 (%): 50-70
