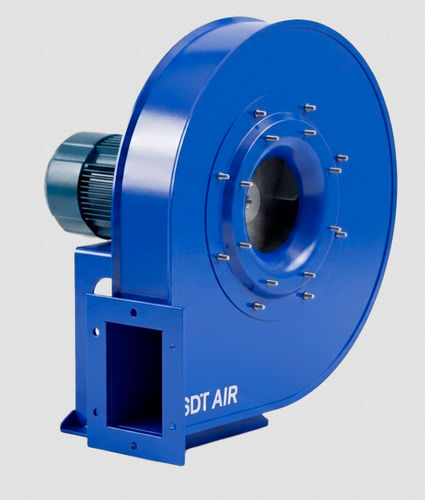

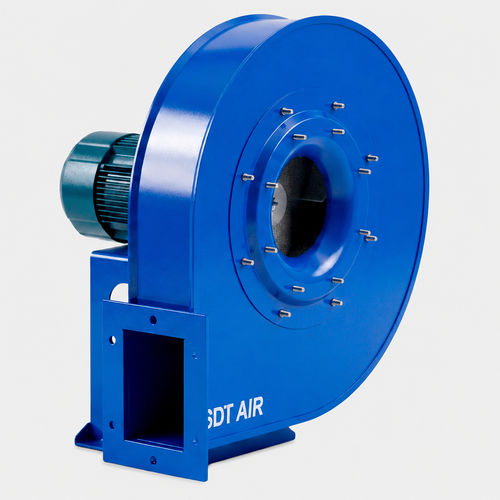

ATEXファン Kron

遠心ほこり防止乾燥

概要
SDT AirのKRONシリーズは、中圧・単吸込みの遠心ファンで、鋼板製の重厚なケーシングとインペラを備え、クリーンまたは軽微な粉じんを含む空気処理に適しています。

シリーズ説明
KRONは、低〜中流量域で高圧力を必要とする産業用途向けに設計されています。システム4構成で供給され、インペラはモーター軸に直接取り付けられ、モーターは剛性のあるベースフレーム上に支持されるため、恒久的なアライメント、直結駆動の効率、保守低減を実現します。

用途

• 空気輸送（空気搬送）
• 材料の乾燥
• 加圧システム
• 鋳造場
• クリーン空気吸入および軽粉じんハンドリング（おがくず、木片、削りくず、非繊維性の顆粒物）
• パルプ工場
• 工業炉
• 化学工業

主な特長

• 動的安定性：振動低減のための前部支持脚を採用。サイズ710からはベルト駆動、1120からは直結駆動。
• 後退曲面インペラ：自己清浄プロファイル、静的・動的にバランス調整され、静かで効率的な運転。
• 取付の多用途性：最大630までは現地で調整可能。710〜1000は出荷時に向きが決定されます。
• 堅牢な構造：鉄系部品は炭素鋼製。630までは高精度はめ合い、630以上は連続溶接構造で剛性を確保。
• 熱仕様：標準は連続運転で最大130 °C対応。冷却インペラや材料選定、熱膨張対策を施した高温仕様で最大250 °Cの連続運転に対応可能。
• 標準仕上げ：非腐食性の工業環境に適した産業用塗装。

カスタマイズオプション

• 特殊材料：ステンレス（AISI 304 / 316）、コルテン鋼、Hardox（高耐摩耗）
• 表面処理：耐熱塗装、溶融亜鉛めっき、塩害や高攻撃性環境向けのC4/C5コーティング
• 特別仕様：高温仕様、点検用扉、排水口、密閉・断熱ケーシング、防火花設計、ATEX認証モーターなど

駆動・効率

• TEFCモーター（完全密閉・外部通風）による信頼性の高い産業運転。
• ErP適合：0.75 kW〜55 kWはIE3標準、75 kW以上はIE4、0.75 kW未満はIE2。

技術仕様

• シリーズ：KRON（SDT Air）
• 製品種別：中圧遠心ファン、単吸込み
• 構造：鋼板製のケーシングおよびインペラ；鉄系部品は炭素鋼（オプション：AISI 304 / 316、Corten、Hardox）
• システム構成：システム4 — インペラはモーター軸に直結；モーターは剛性ベースフレーム上
• 駆動方式：サイズ710からベルト駆動、1120から直結駆動
• 取付/向き：最大630まで現地調整可能；710–1000は工場出荷時に向き決定
• 使用温度：標準で連続130 °Cまで；オプションで250 °Cまで
• インペラ：後退曲面羽根、自浄プロファイル、静的および動的バランス調整
• 適用分野：クリーン〜軽粉じんの空気処理、空気輸送、乾燥、加圧、鋳造、パルプ工場、工業炉、化学
• 仕上げ：標準塗装；耐熱、亜鉛めっき、C4/C5コーティングのオプション
• オプション：点検扉、排水、密閉/断熱ケーシング、防火花仕様、ATEXモーター
• モーター効率：出力に応じてIE2 / IE3 / IE4
