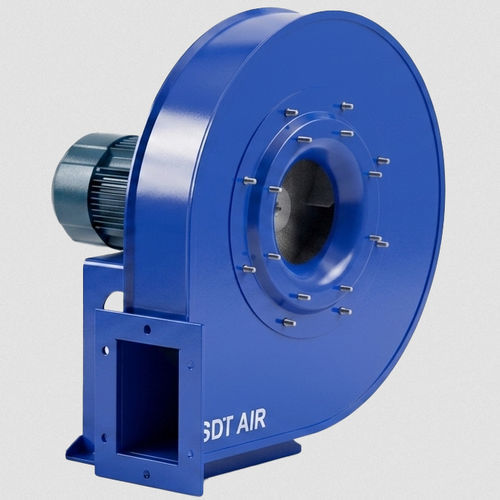

高性能ファン Pressox

静音遠心冷却

概要

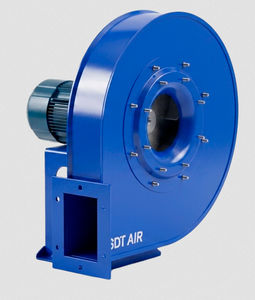

SDT AirのPressoxシリーズは、鋼板製の筐体とインペラを備えた中圧単吸込み型の遠心ファンで、堅牢な設計です。クリーンな空気から軽度の粉塵を含む空気用途、低〜中流量で高圧を必要とする産業プロセス向けに設計されています。System 4構成：インペラをモーター軸に直結し、モーターは剛性のあるベースフレーム上に支持され、恒久的な整列と直接駆動、保守低減を実現します。

主な特徴

• 中圧遠心ファン、単吸込み型
• 鋼板製の堅牢な筐体とインペラ
• クリーンエアおよび軽度粉塵に適合
• System 4：インペラはモーター軸に取り付け、モーターは剛性ベース上に配置
• サイズ710からベルト駆動、サイズ1120から直結駆動

代表的な用途

• 空気搬送（エアコンベヤ）
• 排気・局所排気
• フィルター／分離器／サイクロン後の吸気
• 機械の冷却
• 材料の乾燥
• 工業炉

設計および空力特性
インペラは後方向きの曲線羽根を採用し、自己洗浄プロファイルで静的・動的にバランスされ、静粛で効率的に動作します。前部支持脚により振動を低減し動的安定性を向上させています。取り付け方向はサイズ630までは現場で調整可能で、710–1000は組立整合性を確保するため工場設定となります。

構造、材料および仕上げ

• 標準構造：鉄系部品は炭素鋼、インペラと筐体は鋼板
• 組立：サイズ630までは高精度はめ合い、630以上は連続溶接による製造で高い構造剛性を確保
• 標準仕上げ：非攻撃的な産業環境向けの工業塗装；耐食・耐熱処理はオプション

耐熱仕様および特殊仕様

• 標準連続使用温度：最大130 °C

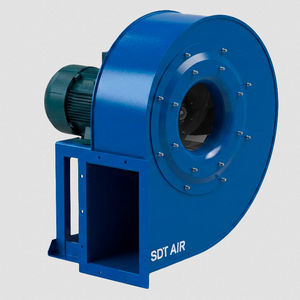

• 高温仕様：冷却インペラ、材料選定、熱膨張対策により連続250 °Cまで対応可能
• 特殊仕様例：ステンレス（AISI 304 / 316）、コルテン、Hardox、耐熱コーティング、熱間亜鉛めっき、C4/C5コーティング、シールハウジング、断熱ハウジング、防火花仕様、点検扉、ドレン、ATEX認証モーター

駆動および効率

• TEFCモーター（totally enclosed, external ventilation）を採用し、過酷な産業環境に対応
• ErP対応：0.75 kW〜55 kWはIE3標準、75 kW以上はIE4、0.75 kW未満はIE2

仕様 / 技術データ

• 製品名：Pressox (SDT Air)
• タイプ：中圧遠心ファン、単吸込み型
• 設計構成：System 4（インペラ直結、モーターは剛性ベース支持）
• インペラ：後方曲線羽根、自己洗浄プロファイル、静的・動的バランス済み
• 材料：標準は炭素鋼；オプションでステンレス、Corten、Hardox
• 取付：現場で調整可能（最大サイズ630）；710–1000は工場設定
• 駆動：710からベルト駆動、1120から直結駆動
• 使用温度：標準130 °Cまで；特殊仕様で250 °Cまで
• 仕上げ：工業塗装標準；オプションで耐熱塗装、熱間亜鉛めっき、C4/C5
• オプション：点検扉、ドレン、シール/断熱ハウジング、防火花、ATEXモーター
• 用途：空気搬送、排気、局所排気、機械冷却、材料乾燥、工業炉、ろ過後の吸気
