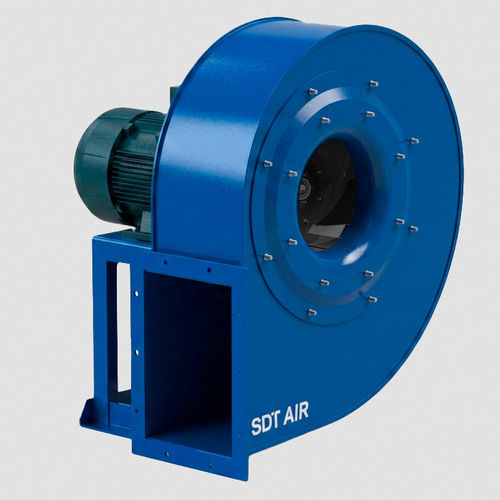

高温ファン MOVEX-P

ATEX静音遠心

概要
単吸込の中圧遠心ファンで、堅牢な構造を持ち、ハウジングとインペラーは鋼板製です。クリーンな空気から非常に粉塵の多い空気までの搬送に対応します。SDT AirのMOVEX-Pシリーズは、中圧条件で一定の風量を必要とする産業用途向けに設計されています。システム4構成：インペラーをモーター軸に直接取り付け、モーターを剛性のあるベースフレームに支持して永久的なアラインメント、最大の動力伝達、メンテナンス低減を実現します。

用途

• 清浄〜粉塵含有空気の吸引・搬送（おがくず、木材チップ、削り屑、非繊維性の顆粒状材料等を含む）
• ろ過装置、サイクロン
• 熱乾燥プロセス
• 局所排気・スポット換気
• 気体輸送（空気輸送）
• 産業機械・装置の冷却

主な特徴

• 動的安定性：振動低減のための前部支持脚を採用；サイズ500まではオプション、560以上は標準
• 後方曲線インペラー：自己洗浄プロファイルを持つ後方曲線ブレード；静的・動的にバランス調整され、粉じん含有空気でも低騒音
• 設置の柔軟性：現地での調整は最大サイズ630まで可能；710–1000は工場で向きが決定され、組立信頼性を確保
• 堅牢な構造：鉄系部品はすべて炭素鋼製；630まで高精度のロックシーム接合、630以上は連続溶接で最大の構造剛性を確保
• 耐熱仕様：標準仕様は連続運転で最大130 °Cに対応；冷却インペラーや材質選定、設計対策により適切に構成すると最大250 °Cまでの連続運転が可能
• 標準仕上げ：非腐食性の工業環境向け標準塗装

カスタマイズオプション

• 特殊材料：ステンレス鋼（AISI 304 / 316）、コルテン鋼、Hardox（高耐摩耗）
• 表面処理・保護：耐熱塗装、溶融亜鉛めっき、塩害や過酷環境向けのC4 / C5コーティング
• 特殊仕様：高温仕様、清掃用点検扉、ドレン、密閉ハウジングや断熱ハウジング、耐スパーク仕様、ATEX認証モーター等

駆動と効率

• TEFCモーター：外部冷却を備えた全閉外扇形モーターで、過酷な工業環境でも信頼性ある運転を実現
• ErP準拠：0.75 kW〜55 kWはIE3（Premium）、75 kW以上はIE4（Super Premium）、0.75 kW未満はIE2

技術仕様

• 型式：MOVEX-Pシリーズ
• ブランド：SDT Air
• タイプ：中圧遠心ファン、単吸込
• 構造：鋼板製ハウジング・インペラー；鉄系部品は炭素鋼
• 構成：システム4 — インペラーをモーター軸に直結、モーターを剛性ベースに搭載
• インペラー：後方曲線、自己洗浄プロファイル；静的・動的バランス
• 処理空気：清浄〜粉塵含有空気（おがくず、木材チップ、削り屑、非繊維性顆粒等）
• 典型的用途：ろ過、サイクロン、熱乾燥、局所排気、空気輸送、機械冷却
• 設置：現地調整は最大630まで；710–1000は工場指定の向き
• 振動対策：前部支持脚（サイズによってオプション/標準）
• 耐熱性能：標準は連続130 °C；構成により最大250 °Cまで対応
• 仕上げ：標準塗装；耐熱・溶融亜鉛めっき・C4/C5コーティングのオプション
• 選択肢：点検扉、ドレン、密閉/断熱ハウジング、耐スパーク仕様、ATEXモーター
• 駆動・効率：TEFCモーター対応；ErP（IE2 / IE3 / IE4）は電力範囲により適用
