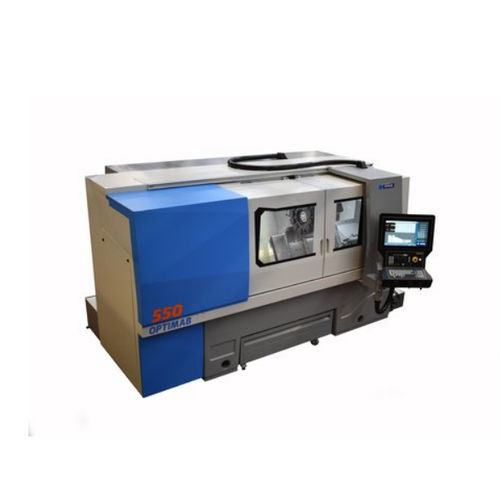

CNC旋盤 OPTIMAB 550
横型4軸12ツールステーション

CNC旋盤
CNC旋盤
CNC旋盤
CNC旋盤
CNC旋盤
CNC旋盤
CNC旋盤
CNC旋盤
お気に入りに追加する
商品比較に追加する


特徴

制御タイプ
CNC
主軸の向き
横型
軸の数
4軸
ツールステーション数
12ツールステーション
その他の特徴
汎用, 高精度, 傾斜ベッド, Y軸付, タレット付
直径

620 mm
(24.41 in)

回転速度

3,200 rpm
(20,106.193 rad.min-1)

貫通穴のサイズ

105 mm
(4 in)

X軸

330 mm
(13 in)

Z軸

1,300 mm
(51 in)

公称出力

22 kW, 33 kW
(29.9 hp, 44.9 hp)

全長

4,900 mm
(193 in)

全幅

3,400 mm
(134 in)

全高

2,000 mm
(79 in)

重量

7,500 kg
(16,535 lb)

詳細

モノブロック・ベースの花崗岩製ベッド 縦軸と横軸に2つのプリズムガイド アブソリュートエンコーダーによる軸のデジタルモーター化 Y軸(オプション) 超精密ボールベアリングを使用したカートリッジスピンドル。 チャックおよび心押し台(手動、空圧、油圧) 自動タレット 研磨ボールネジとダブルナット スライドおよび旋回コンソール 装置 同心3爪チャック 心押し台MK5、Ø110mmチップ、ストローク160mm 自動刃物台 VDI 40、12ステーション 超精密ボールベアリングを使用したカートリッジスピンドル。 研削ボールネジとダブルナット スライドおよび旋回コンソール ハンドホイール1個または2個 機械前面から取り外し可能なチップトレイ 3.3バールのクーラントシステム スライド式フロントドアとセキュリティーロックによる完全保護 室内照明 オプション ライブツールとC軸 50mmストロークのY軸(±25mmアブソリュート) センター間回転直径390mm フロントツールホルダーで加工可能Ø430mm×長さ200mm 手動、空圧または油圧仕様(チャックと心押台) チップコンベア クランプチャック ワークコレクター バー引きシステム バーフィーダー タレット MULTIFIX 手動タレット C タイプ VDI 40およびレストプレート付き 固定式振れ止め(Ø30mm~150mm用3本ローラー付き 固定式振れ止め(Ø150mm~300mm用3ローラー付き 2段変速ギアボックス

---
