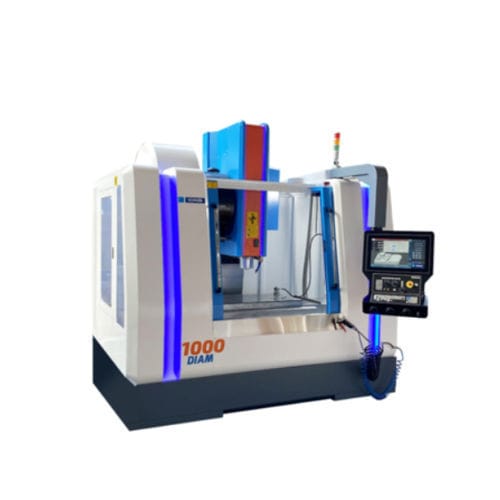

3軸マシニングセンタ DIAM 10605軸4軸縦型
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸, 5軸, 4軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40, BT 50
- ツールステーション数
- 24ツールステーション, 20ツール, 30ツール, 32ツール, 40ツール
- X軸移動距離
1,000 mm
(39 in)- Y軸移動距離
600 mm
(24 in)- Z軸移動距離
560 mm
(22 in)- 回転速度
6,000 rpm, 8,000 rpm, 10,000 rpm
(37,699 rad.min-1, 50,265 rad.min-1, 62,832 rad.min-1)- 出力
11 kW, 15 kW
(14.96 hp, 20.39 hp)- 最大テーブル積載量
1,000 kg
(2,205 lb)- 最大ツール重量
7 kg
(15.4 lb)- 総重量
6,800 kg
(14,991.43 lb)- 全長
2,900 mm
(114.2 in)- 全幅
2,270 mm
(89.4 in)- 全高
2,900 mm
(114.2 in)
詳細
冷却スピンドル、ベルト駆動
4バールのクーラント液
スピンドルまたはフレキシジェットノズルからの工具冷却
エアガンおよびウォーターガン
ベルト式チップコンベヤ
前面スライドドアと安全ロックを含む完全保護
第4軸の準備
室内照明
オプション
パーツプローブ
ツールプローブ
直線3軸の精密スケール
20バールのスピンドル冷却
Ø120または170, 200, 250mmプレート付きモーター駆動第4軸
スモークバキューム
オイルセパレーター装置
納入可能
絶縁トランス
ツールホルダー
Fagor SOMAB PL+S VFとの組み合わせ
15インチカラーフラットタッチスクリーン
フルQWERTY英数字キーボードおよびマウス
電子ハンドホイールは取り外し可能
USB接続およびRJ45イーサネット接続
DXFファイルの取得
SIEMENS 828 Dと会話型SHOPMILL
10.4インチTFTフラットカラースクリーン
フルQWERTY英数字キーボード
電子ハンドホイール
フロントパネルにUSB接続
RJ 45によるETHERNETネットワーク接続
---
カタログ
DIAM range
4 ページ
