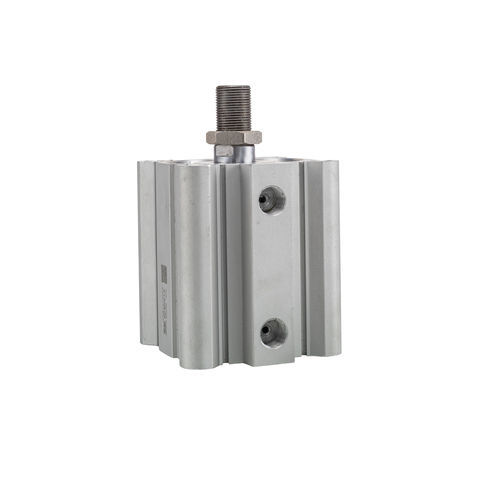

空圧シリンダ SQ2 series

寸切りボルト付きピストンロッド付き電磁ピストン

製品概要
コンパクトな短行程プロファイル空気圧シリンダー（ダブルアクティング）。ボアはØ20〜Ø100 mm、ストロークは5 mm〜80 mmまでのラインナップ。磁気式／非磁気式のバリエーションがあり、ロッドねじはメス（内ねじ）またはオス（外ねじ）を選択可能です。

主な特長

• 短行程でコンパクトなプロファイル設計
• ボア Ø20〜Ø100 mm
• ストローク 5〜80 mm
• ロッドねじオプション：メス／オス
• 磁気式および非磁気式（磁気検出オプション）
• ダブルアクティング
• 豊富な構成バリエーション（ページに428構成を掲載）

利用可能な構成（表の抜粋）
品番 | ボア (mm) | ストローク (mm) | 磁気 | ネジ | 価格 (GBP)
SQ2-20X5 | 20 mm | 5 mm | Standard | メス | £47.22
SQ2-20X10 | 20 mm | 10 mm | Standard | メス | £48.24
SQ2-20X15 | 20 mm | 15 mm | Standard | メス | £49.02
SQ2-20X20 | 20 mm | 20 mm | Standard | メス | £50.88
SQ2-20X25 | 20 mm | 25 mm | Standard | メス | £52.29
SQ2-20X30 | 20 mm | 30 mm | Standard | メス | £54.24
SQ2-20X35 | 20 mm | 35 mm | Standard | メス | £57.81
SQ2-20X40 | 20 mm | 40 mm | Standard | メス | £61.08
SQ2-20X45 | 20 mm | 45 mm | Standard | メス | £63.03
SQ2-20X50 | 20 mm | 50 mm | Standard | メス | £68.19

注：完全な製品一覧にはボア Ø20〜Ø100 mm、ストローク 5〜80 mm にわたる428構成が含まれます。品番は SQ2-[ボア]X[ストローク] の形式で、磁気／非磁気およびメス／オスのネジオプションがあります。表記の価格は1個あたりの英ポンド（GBP）です。

仕様 / 技術仕様

• シリーズ: SQ2シリーズ
• タイプ: 短行程プロファイル空気圧シリンダー、ダブルアクティング
• ボアオプション: 20 mm、25 mm、32 mm、40 mm、50 mm、63 mm、80 mm、100 mm (Ø20–Ø100 mm)
• ストロークオプション: 5 mm〜80 mm（各種増分）
• ネジタイプ: ロッドねじ（メスまたはオス）
• 磁気オプション: 標準（非磁気）および磁気（磁気検出）
• ページに掲載されている構成数: 428
• 価格表の通貨: GBP
• 典型的な品番形式: SQ2-[ボア]X[ストローク]（例: SQ2-20X5）
