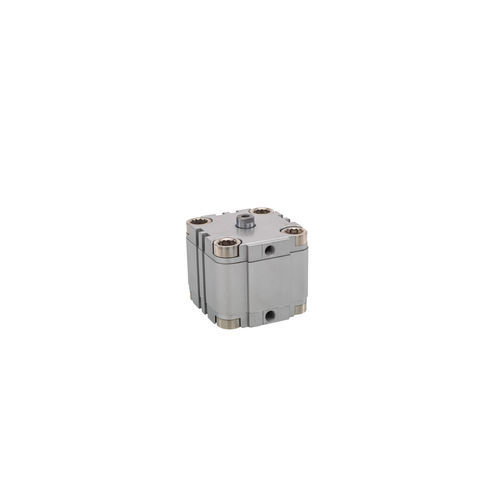

空圧シリンダ SDVUL series

ガイドピストン ステム寸切りボルト付き電磁ピストン

製品概要
非回転ガイドを内蔵したダブルアクションの短行程空気シリンダ。磁気ピストン（センサ対応）およびメネジロッドを備え、ボア径はØ16–Ø80 mm、ストロークは10–80 mmをラインナップ。ピストンの回転を許容できない精密な位置決めやピック＆プレース、治具用途向けに設計されています。

主な特長

• 非回転のアンチローテーションガイド内蔵
• ボア範囲：Ø16–Ø80 mm
• ストローク範囲：10–80 mm
• センサ対応の磁気ピストン
• 直接取り付け可能なメネジロッド
• 狭小スペースに適したコンパクト設計

利用可能な構成（ページに抜粋表示）
型番 | ボア (mm) | ストローク (mm) | 価格 (GBP)
SDVUL16X10S | 16mm | 10mm | £119.67
SDVUL16X15S | 16mm | 15mm | £121.98
SDVUL16X20S | 16mm | 20mm | £124.38
SDVUL16X25S | 16mm | 25mm | £128.01
SDVUL16X30S | 16mm | 30mm | £129.21
SDVUL16X40S | 16mm | 40mm | £134.25
SDVUL16X50S | 16mm | 50mm | £138.96
SDVUL16X60S | 16mm | 60mm | £143.88
SDVUL16X70S | 16mm | 70mm | £151.95
SDVUL16X80S | 16mm | 80mm | £153.42
SDVUL20X10S | 20mm | 10mm | £122.25
SDVUL20X15S | 20mm | 15mm | £124.47
SDVUL20X20S | 20mm | 20mm | £127.11
SDVUL20X25S | 20mm | 25mm | £130.83
SDVUL20X30S | 20mm | 30mm | £132.03
SDVUL20X40S | 20mm | 40mm | £137.16
SDVUL20X50S | 20mm | 50mm | £142.02
SDVUL20X60S | 20mm | 60mm | £147.00
SDVUL20X70S | 20mm | 70mm | £155.22
SDVUL20X80S | 20mm | 80mm | £156.81
SDVUL25X10S | 25mm | 10mm | £128.58
SDVUL25X15S | 25mm | 15mm | £131.13
SDVUL25X20S | 25mm | 20mm | £133.80
SDVUL25X25S | 25mm | 25mm | £137.76
SDVUL25X30S | 25mm | 30mm | £138.96

特性 / 技術仕様

• 動作：ダブルアクション
• アンチローテーション：非回転ガイド内蔵
• 磁気ピストン：有（センサ検出用）
• ロッド：メネジロッド
• ボアサイズ：16 mm〜80 mm
• ストローク長：10 mm〜80 mm
• シリーズ構成：80構成が利用可能（ページは抜粋表示）
• 代表的な用途：精密位置決め、ピック＆プレース、治具用途などピストン回転が許容されない場面
