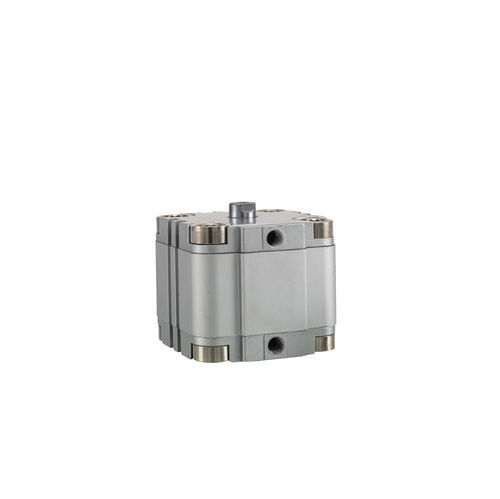

空圧シリンダ SDVU series

パススルー ステム寸切りボルト付き電磁ピストン

概要
SDVUシリーズのコンパクトなダブルアクション短行程空気圧シリンダー。磁気ピストンと雄ねじロッドを装備。標準の片ロッド（スタンダード）および貫通ロッドが利用可能。ボア範囲 Ø16～Ø80 mm、ストローク 10～80 mm — 設置スペースが限られた自動化、クランプ、治具用途に適合します。

主な特長

• 短行程のコンパクト設計
• ボア Ø16 – Ø80 mm
• ストローク 10 – 80 mm
• 位置検出用の磁気ピストン
• 雄ねじロッド
• 片ロッド（標準）および貫通ロッドの構成
• ダブルアクション動作

構成（例）
品番 | ボア (mm) | ストローク (mm) | ロッドタイプ | 価格 (GBP)
SDVU16X10-B-S | 16mm | 10mm | Standard | £77.58
SDVU16X25-B-S | 16mm | 25mm | Standard | £82.98
SDVU16X40-B-S | 16mm | 40mm | Standard | £87.00
SDVU20X10-B-S | 20mm | 10mm | Standard | £79.32
SDVU20X40-B-S | 20mm | 40mm | Standard | £88.95

技術仕様

• シリーズ: SDVU series
• ボア範囲: 16、20、25、32、40、50、63、80 mm
• ストローク範囲: 10–80 mm
• 作動: ダブルアクション
• ピストン: 位置検出用の磁気ピストン
• ロッド: 雄ねじロッド；片ロッドおよび貫通ロッドの選択肢
• 品番形式: SDVU{Bore}X{Stroke}-B-S（例: SDVU16X10-B-S）
• 価格は構成により変動、GBP/個で表示
